若以太阳能热水器内装100kg、温度为20℃的水,阳光照射一天后,水温升高到70℃,已知水的比热容为4.2×103 J/(kg·℃),则热水器内的水吸收了 J的太阳能;这是通过 的方式改变了水的内能。
如图所示,把两支完全相同的密度计分别放在甲、乙两种液体中,它们所受到的浮力分别为F甲和F乙,则F甲 F乙;若两液体深度相同,则两液体对容器底部的压强关系是P甲 P乙(选填“<”、“=”或“>”)。
如图所示,F1是作用在抽水机手柄A点的动力,O为支点,请在图中画出F1的力臂l1。
在探究“平面镜成像特点”的试验中
(1)如图所示,在玻璃板前面放置一支点燃的蜡烛,再拿一支没有点燃的相同的蜡烛,在玻璃板后面移动,直到跟前面那支蜡烛的像 。若用光屏替换玻璃板后面的蜡烛,在玻璃板后面观察光屏,将 (选填“能”或“不能”)观察到玻璃板前面点燃蜡烛的像。
(2)实验数据如下表:
实验表明:平面镜所成像是虚像,像与物的大小 ,像到平面镜的距离 物体到平面镜的距离。

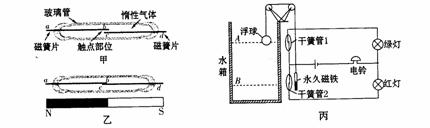

(1)干簧管(也叫干簧继电器)比一般机械开关结构简单,体积小,工作寿命长;而与电子开关相比,它又有抗负载冲击能力强的特点,工作可靠性很高。如图甲所示,是干簧管的结构简图,其中磁簧片是一种有弹性的薄铁片,被固定于玻璃管上。
如图乙所示,当将一个条形磁铁与干簧管平行放置时,干簧管的两磁簧片被磁化,则磁簧片a b的b端为 极;磁簧片c d的c端为 极,它们将因相互 而触接。
如图丙所示,是小明同学用干簧管自制的水位自动报警器的结构简图。当水面在A、B之间正常水位时,上、下两干簧管都远离条形磁铁,没被磁化是断开的,红、绿灯都不发光,电铃不响;当水面上升到最高水位A处时, 灯发光,电铃响;当水面下降到最低水位B处时, 灯发光,电铃响,这样通过红、绿灯的发光情况就可判断水位是否正常。
(2)小红通过实验研究某电热毯的发热功率与通电电流的关系,她使用同一个电热器(其阻值R不变),多次改变这个电热器两端的电压,然后将实验中测量的电流值及对应的电功率画成如图所示的图像。
请你根据图像,补充完整表格中的数据:
I(A) | 0.1 | 0.2 | 0.3 | 0.4 |
P(W) | 4 | 16 |
根据这些数据推算,这个电热器的功率P与电流I两者之间的关系式是 。
