入库时间：2010-07-21如图所示电路，滑动变阻器上标有“50Ω lA”，电源电压恒定 为6V，电流表量程为0～0.6A，电压表量程为0—3V．闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2A，电压表示数为2V．求：
(1)电阻R1的阻值；
(2)此时滑动变阻器消耗的功率；
(3)为保证电路安全，电阻R1上允许消耗功率的范围．
-
难度：
使用次数：267
入库时间：2010-07-21

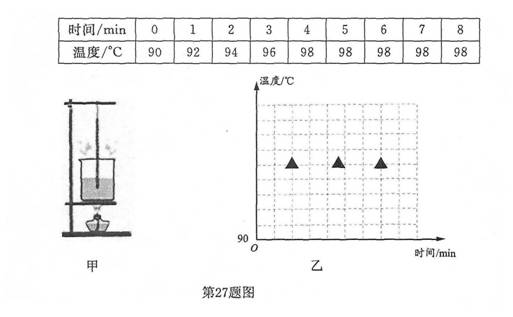

小明用图甲所示的装置做“观察水的沸腾”实验．
(1)为了完成实验，还需要的测量器材是 ；
(2)已知水的质量为100g，则水从80℃升高到90℃吸收的热量是 J，此过程水的内 能 (选填“增大”、“不变”或“减小”)[水的比热容为4.2×103J／(kg·℃)]
(3)下表是实验中他记录的一组数据，由数据可知，水的沸点是 ℃，根据记录的数据，在图乙中画出水沸腾前后温度随时间变化的图像；
(4)沸腾时，杯口附近出现大量“白气”，“白气”是 遇冷 (填物态变化名称)形成的．
-
难度：
使用次数：80
入库时间：2010-07-21
小明利用定滑轮、铁架台、细线、钩码和弹簧测力计探究使用定滑轮是否省力．请你 在下面的方框中帮他设计一个记录实验数据的表格．
-
难度：
使用次数：63
入库时间：2010-07-21
在“测定额定电压为3.8V小灯泡功率”的实验中：

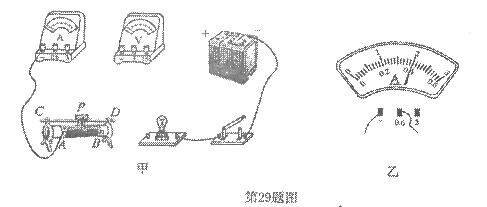

(1)某同学在连接实验电路时还有导线未接上，如图甲所示，请你用笔画线代替导线，正确
完成电路连接(请勿更改原有导线，导线不得交叉)；
(2)闭合开关前，应将滑动变阻器的滑片移到 (选填“A”或“B”)端；
(3)闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功
率，应将滑动变阻器滑片向 (选填“A”或“B”)端移动，当电压表示数为 V
时，小灯泡正常发光，此时电流表的指针位置如图乙所示，则小灯泡的额定功率是
W．
-
难度：
使用次数：182
入库时间：2010-07-21
小明在生活中发现木块总浮在水面，铁块却沉入水底，由此他提出两个问题：
问题1：浸入水中的铁块是否受到浮力?
问题2：浮力大小与哪些因素有关?

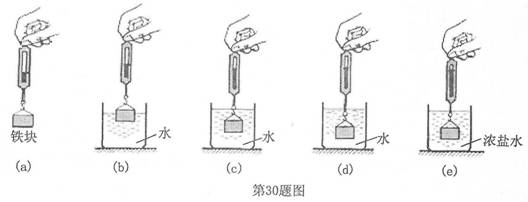

为此他做了进一步的猜想，设计并完成了如图所示实验．
(1)(b)、(c)图中弹簧测力计示数均小于(a)图中弹簧测力计示数，说明浸入水中的铁块 (选填“受到”或“不受到”)浮力；
(2)做 (选填字母)两次实验，是为了探究铁块浸没在水中时所受浮力大小与深度是 否有关；
(3)做(d)、(e)两次实验，是为了探究浮力大小与 的关系．
