难度：
使用次数：142

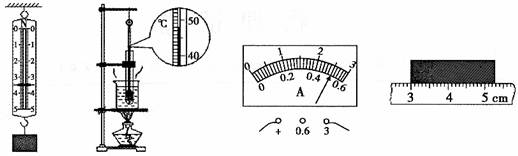

入库时间：2010-07-19我们在学习和生活中，常常看到下面类似的情形：
甲 乙 丙 丁
（1）图甲中弹簧测力计的示数是___________N；
（2）图乙中温度计的示数是_____________℃；
（3）图丙中电流表指针所指的示数为_____________A；
（4）图丁中物体的长为_____________cm。
-
难度：
使用次数：126
入库时间：2010-07-19
五一节，教物理的晓丽老师在解放碑重庆百货店买了一个金灿灿的实心饰品，同学们特别想知道这个饰品是否是纯金的（ρ金=19.3×103 kg /m3）。他们选用托盘天平、量筒、细线、烧杯和水等，进行了如下的实验操作：
A．把托盘天平放在水平桌面上；
B．把游码放在标尺的零刻度线处，调节横梁上的平衡螺母，使横梁在水平位置平衡；
C．将饰品用细线系好后慢慢地放入量筒中，并记下水和饰品的总体积；
D．在量筒中倒入适量的水，并记下水的体积；
E．将饰品放在左盘中，在右盘中增减砝码并移动游码直至横梁在水平位置平衡。
请你帮助同学们回答下面五个问题：
（1）正确的实验操作顺序是：A、B、______________（余下步骤请用字母序号填出）。

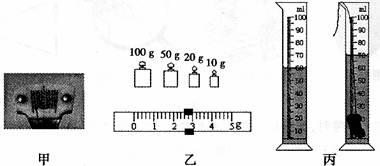

（2）在调节平衡螺母时，发现指针偏向分度盘的左侧，如图甲所示。此时应将平衡螺母向_____________端调节（选填“左”或“右”），直到指针指向分度盘的中央。
（3）用调好的天平称量饰品的质量，当天平再次平衡时，右盘中砝码的质量和游码的位置如图乙所示，则饰品的质量是__________g；用细线拴好饰品放入装有适量水的量筒中，如图丙所示，则饰品的体积是_____________cm3。
（4）通过计算可知饰品的密度为__________g/cm3，由此可以确定饰品不是纯金的。
（5）“适量的水”的含义是___________________________________________________
_______________________________________________________________________。
-
难度：
使用次数：150
入库时间：2010-07-19
楠楠同学在资料上看到了一份材料，某大学物理系的同学在测定额定电压为2.5V灯泡的电阻的实验中，得到部分U和I的数据如下表所示：
实验次数
1
2
3
4
5
6
U/V
0.20
0.80
1.40
2.00
2.50
3.00
I/A
0.02
0.08
0.14
0.18
0.20
0.21

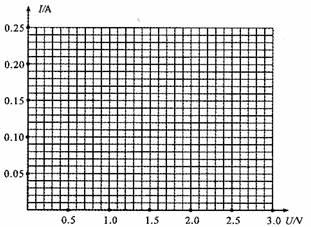

（1）楠楠想根据表中的数据，画出该小灯泡的电流随电压变化的图像，于是她设计了如图所示的坐标图。
①请你帮楠楠在坐标图中画出该小灯泡的电流随电压变化的图像；
②从材料或图像中可知，该小灯泡的额定电流为_____A，正常发光时的电阻为______Ω。

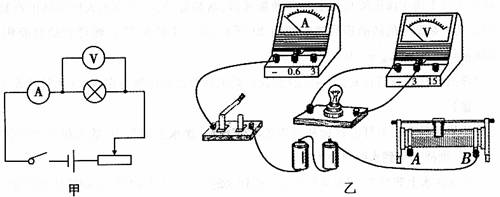

（2）楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了如图甲所法的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0~50Ω内调节。
①请你用笔画线代替导线，按照图甲所示的电路图，帮楠楠将图乙中的实物电路连接完整。
②闭合开关前，滑动变阻器的滑片应移到___________端（选填“A”或“B”）；实验中，由于操作不小心，导致电压表的示数变为零，电流表的示数增大，则电路中可能出现的故障是________________________________________________。
③楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由。
_________________________________________________________________________________________________________________________________________________。
-
难度：
使用次数：612
入库时间：2010-07-19
有的小汽车前排座椅中安装有高低温档的电加热器，其工作原理相当于如图所示的电路图，其中R1=12Ω，R2=6Ω，闭合开关后，通过R1的电流为2A，求：
（1）R1两端的电压；
（2）通过R2的电流。
-
难度：
使用次数：158
入库时间：2010-07-19
新中国六十周年国庆阅兵式上的各种新武器、新装备，展示了我国人民军队的高新技术成果。其中某型号的两栖步兵战车如图所示，战车质量为22t，履带着地总面积为4m2。（取g=10N/kg，ρ水=1.0×103 kg /m3）
（1）该战车在天安门长安街上接受检阅时，对水平地面的压强为多少？（不计战车上人的质量）
（2）该战车具有水上打击目标和运送的功能，在一次水上演习中，战车排开水的体积为23m3，则战车受到水的浮力为多大？
（3）在这次水上演习中，战车某处在水中受到水的压强为1.5×104Pa，则该处的深度为多少？
