难度：
使用次数：81
入库时间：2010-07-16用压强计“探究影响液体内部压强大小的因素”；

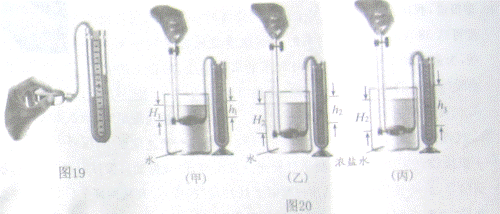

①图所示压强计是通过U形管中液面的______________来反映被测压强大小的．使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置_________________（选填“漏气”或“不漏气”）。
②图20甲、乙、丙、表示探究过程中的三个情景．容器中的液体、金属盒插入的深度以及U形管中液面情况，都可以从图上看出．比较图_________________可知液体压强大小与深度有关；比较图______________可知液体压强大小还与液体的密度有关。
-
难度：
使用次数：124
入库时间：2010-07-16
图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻。
（1）用笔画线代替导线，补充图（乙）中实验器材的连接。要求：滑动变阻器滑片向左移动时电阻变小。
（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变 ___________ 两端的电压．三次改变滑片位置，测得三组电压和电流值(见右表)，发现每次电压与电流的比值是________________的(选填“相同”或“不同”)，固此可得出电流与电压关系的初步结论：当电阻一定时，__________________________________________。
（3）要探究电流与电阻的关系，仅凭图(乙)所示器材是不够的．你认为(除导线外)还应增加的器材是____________________．
实验序号
1
2
3
电压／v
2.0
2.4
2.8
电流／A
0.40
0.48
0.56
-
难度：
使用次数：384
入库时间：2010-07-16
图(甲)是直流电动机模型(主要部件见文字说明)，图(乙)是自制简易电动机模型．现在主要讨论图(乙)简易电动机的制作与操作问题：
（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理，刮漆方法见放大图．按这种方法刮漆，目的是使线圈能够_________________，因此这一部位就相当于图(甲)中的_____________________(填某一部件的名称)．
（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试?(说出两点即可)
①_____________________________；②_____________________________．
（3）通电后线圈能转动，如要改变转动方向，可采取的做法是：
①_____________________________ ；②_____________________________．
-
难度：
使用次数：173
入库时间：2010-07-16
图所示是有关浮力的小实验：
（1）在薄塑料袋中装满水并扎紧．用弹簧测力计将它提起后静止．由图(a)可知水袋所受重力的大小_____________N；将水袋慢慢浸入水的过程中（不碰容器壁），弹簧测力计的示数会渐渐变___________，说明水袋受的浮力渐渐变_______________；当水袋全部浸没水中时（不碰容器底），弹簧测力计的示数为_____________N，此时水袋所受浮力的大小为__________N。
（2）结合实验进行推理，说明阿基米德原理的正确性：
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
（3）该实验能否全面说明阿基米德原理？为什么？
_____________________________________________________________________________
_____________________________________________________________________________
