难度：
使用次数：136
入库时间：2010-07-12如图8所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是…（ ）
A．L1亮度增大，电流表示数不变
B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小
D．L1亮度减小，电流表示数变小
-
难度：
使用次数：212
入库时间：2010-07-12
利用如图9所示的电路，测量Rx的阻值．电源电压保持不变， S是单刀双掷开关、R＇是电阻箱、R0是已知阻值的电阻、Rx是待测电阻．将开关S拨到a，电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R，则被测电阻Rx的阻值为…………………………（ ）
A．
B．R C．
D．
-
难度：
使用次数：203
入库时间：2010-07-12
我们经常听到校园里扬声器（喇叭）发出悠扬的声音，如图10所示为扬声器的结构示意图．请写出扬声器工作过程中涉及到的相关物理知识（写出两个即可）．
-
难度：
使用次数：114
入库时间：2010-07-12

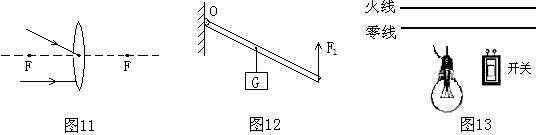

按要求完成下列作图：
（1）在图11中画出光经凸透镜折射后的径迹．
（2）请画出图12中动力F1的力臂L1．
（3）在图13中，用笔画线代替导线，将电灯与控制电灯的开关接入家庭电路．
-
难度：
使用次数：1849
入库时间：2010-07-12

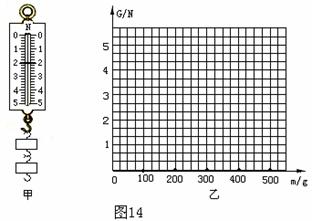

在探究“重力的大小跟什么因素有关系”的实验中，按照图14甲所示，把钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中．
质量m/g
100
200
300
500
重力G/N
1
2
3
4
5
（1）把表格中的空格填写完整；
（2）图14甲中弹簧测力计的示数
为____________N；
（3）根据表格中的实验数据，在图14乙中画出重力与质量的关系图象；
（4）由此可知物体所受的重力跟质量成 ．
