难度：
使用次数：93
入库时间：2010-07-11定值电阻R消耗有电功率P随通过R的电流I变化的图像如图17所示。请根据图像判断；当通过R的电流I为0.3A时，电阻R消耗的电功率为 。
-
难度：
使用次数：140
入库时间：2010-07-11

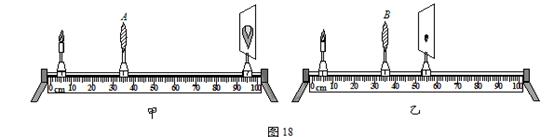

小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，如图18甲所示。接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使浊焰在光屏上成清晰的像，如图18乙所示。
（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距 凸透镜B的焦距。（选填“等于”、“大于”或“小于”）
（2）图18乙所示的实验现象可以说明 的成像特点。（选填“照相机”、“幻灯机”或“放大镜”）
-
难度：
使用次数：64
入库时间：2010-07-11
小梅想探究杠杆平衡时动力和动力臂的关系。实验过程中，小梅保持阻力为2N，阻力臂为0.15m不变，然后改变动力臂L1和动力F1，并保持杠杆水平平衡，分别测量出动力臂L1和动力F1的数据如下表所示。请你根据实验条件和实验数据帮助小梅归纳出动力F1和动力臂L1的关系： 。
-
难度：
使用次数：99
入库时间：2010-07-11
小林用纸杯、塑料片和水做实验。他将纸杯装满水，用塑料片把杯口盖严，一只手按住塑料片，另一只手抓住杯底，在空中将纸杯倒过来。移开按塑料片的手后，他发现塑料片和杯子里的水都不落下来，如图19所示。小林对这一现象的解释是：塑料片和杯子里的水都不落下来是由于塑料片被水粘住了，与大气压无关。请利用上述器材再补充必要的辅助器材，设计一个实验证明小林的解释是错误的。请你写出实验步骤和实验现象。
-
难度：
使用次数：284
入库时间：2010-07-11
实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各一个，电阻箱（电路图符号
）一个，已调零的电流表两块，开关两个，导线若干。请选用上述实验器材，设计一个实验证明“两个电阻R1和R2并联时，如果R1的阻值保持不变，则电阻R1和R2并联的等效电阻R跟电阻R2的关系为：
+b(b为常量)”。请你画出实验电路图，写出实验步骤，画出实验数据记录表。
