难度：
使用次数：67
入库时间：2010-07-10某同学利用电压表和电流表测量发光二极管LED发光时的实际功率，电源为两节干电池。

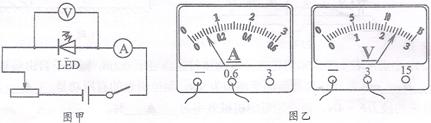

（1）请按图甲电路，将答题卡图中的电流表和电压表正确地连入电路。
（2）该同学正确地连接电路后，合上开关，发一无论怎样调节滑动变阻器，电压表的示数总为3V不变，电流表的读数总为0，发生故障的原因可能是或（均选填下列选项中的字母代号）。
A．LED正负极接反了 B. LED断路 C. LED短路
D．变阻器滑片接触不良 E. 电压表接触不良
（3）清除故障后，小明将滑片P向右滑动时，电压表示数将 （填“增大”、“减小”或“不变”）。当P滑到某一位置时，两表读数如图乙所示，则此时通过该电路的电流为A，发光二极管消耗的功率为 W。
-
难度：
使用次数：65
入库时间：2010-07-10

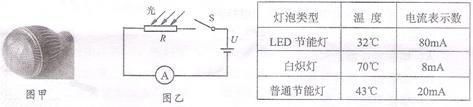

如图甲为一个LED节能灯，它是用高亮度白色发光二极管做光源。某校科技活动组用以下方法来研究家用电灯和LED节能灯的发光效率：
将额定功率均为15W的普通节能灯、白炽灯和LED节能灯，依次接入同一照明电路，分别开灯10min，让温度计的玻璃泡放在距离亮灯大约2cm处，测出各自的温度。然后，把光敏电阻与电流表按图乙连成电路（该项光敏电阻的阻值与光照强度成反比），再在暗室中将这三盏灯依次接入同一照明电路，并放在光敏电阻正上主30cm处的同一位置，读出相应的电流。
根据他们的实验记录完成下述问题：
（1）电能转化为内能最多的是 灯。发光亮度最大的是 灯。
（2）从表中数据中看出，灯附近的温度越低，图乙电路中电流表示数就越 ，这说明灯将电能转化为炮能越 。
（3）15W的LED节能灯的发光亮度大约与 W普通节能灯相当。
-
难度：
使用次数：138
入库时间：2010-07-10
湘潭电机厂研制的直驱型风力发电机组处于国际领先地位。
（1）直驱型风力发电机是将风的 能转化成电能的装置。它是利用风力带动风车叶片旋转，使发电机的转子（永磁体）在定子线圈中运动，从而在定子线圈中产生 。
（2）风能作为一种清洁的 能源（选填“可再生”或“不可再生”）其蕴量巨大，比地球上可开发利用的水能大10倍。我国仅陆地上一天的风能就有大约1.8×1016J，这相当于多少吨热值为3×107J/kg的煤完全燃烧所放出的热量？
-
难度：
使用次数：516
入库时间：2010-07-10

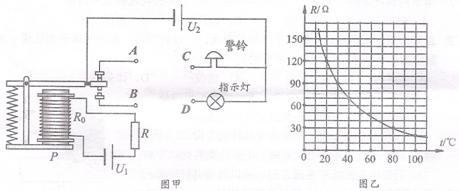

小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。
（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为 Ω。当环境温度升高时，热敏电阻阻值将 ，继电器的磁性将 （均选填“增大”、“减小”或“不变”）。
（2）图甲中警铃的接线柱C应与接线柱 相连，指示灯的接线柱D应与接线柱 相连（均选填“A”或 “B”）。
（3）图甲中线圈下端P的磁极是 极（选填“N”或“S”）。
（4）请计算说明，环境温度在什么范围内时，警铃报警。
-
难度：
使用次数：133
入库时间：2010-07-10
客轮可以用两种方式通过三峡大坝。
（1）方式一，让客轮逐级通过五级梯级船闸：如图所示，当下游客轮进入闸室，关闭闸门B后，先应关闭阀门 ，再打开阀门 ，待闸室内水位稳定后，打开闸门A，让客轮行驶至上一级闸室。该船闸利用了 原理。
（2）方式二，3000吨以下的客轮可用升船机直接垂直提升至上游：让客轮驶入升船机承船厢，关闭厢门，用升船机将承船厢直接提升至上游，打开厢门，让客轮驶出船厢。如果该承船厢长100m，宽20m，自重1000t，承船厢中的水4000t，客轮质量2000t，大坝上游比下游水位高100m，则升船机提升承船厢运送该客轮至少要做多少功？该客轮在承船厢中的吃水深度小于多少？
