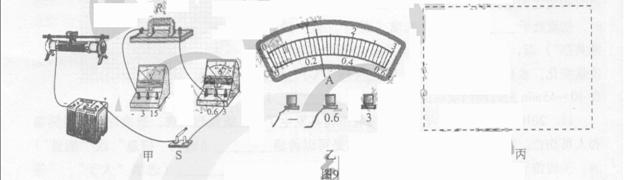

入库时间：2010-07-08（2010宜宾）在“伏安法测定值电阻”的实验中，小明同学所用电源电压恒定不变，但电源电压未知，滑动变阻器标有“20Ω 1.5A”的字样，电压表和电流表的量程合适，他已连接了部分电路，如图9甲所示。请你接着完成下列问题：
（1）用笔画线代替导线，将图甲中的电路连接完整。（2分）
（2）当电压表的示数为2.4V时，电流表的示数如图9乙所示，则其示数为 A，电阻丝的电阻为 Ω。（2分）
（3）进行了上步计算后，小明认为实验完成了，小亮则认为仅这样就得出电阻的阻值不够可靠。原因是 。（1分）
（4）小芳连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大。经检查所有器材均完好。你认为出现上述实验现象的原因是
。（1分）
（5）小芳正准备继续实验，发现电压表已损坏。她利用余下的电流表和滑动变阻器完成对Rx的再一次测量。请你在图9丙画出设计的电路图，并完善下列步骤。（4分）
①按照电路图连接好电路；
②调节滑动变阻器的滑片，使接入电路的阻值为 时，读出电流表的示数I1；
③再调节滑动变阻器的滑片，使接入电路的阻值为 时，读出电流表的示数I2；
④根据已知条件和测量结果，写出定值电阻的表达式：Rx= Ω。
-
难度：
使用次数：98
入库时间：2010-07-08

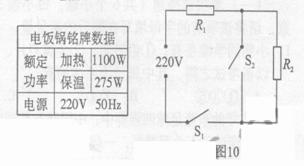

（2010宜宾）（8分）小明家新购置一个电饭锅，其铭牌如下表所示，表格中的额定功率均是指电路的总功率，电路原理简图如图10所示，图中的S1是电源开关，S2是加热、保温转换开关。小明在一次煮饭的过程中，同时闭合开关S1和S2，通电15min后，开关S2弹起断开，电饭锅进入焖饭保温工作状态，再经过10min后，锅内米饭完全煮熟，开关S1断开。试计算：
（1）在这次煮饭的全过程中，电饭锅消耗了多少电能？
（2）R1和R2的阻值分别是多大？
-
难度：
使用次数：186
入库时间：2010-07-08
（2010宜宾）（12分）2009年秋季以来，我国西南部分地区遭遇严重旱灾，不少地方不得不靠打深井取水。如图11所示，小明同学正利用滑轮组和金属水桶从深井中提水，若水桶的材料密度为8g/cm3,水桶质量为4Kg，水桶容积为20L。当盛满水的桶从水中慢慢提升（桶始终未出水面）时，小明对绳的拉力为F=25N。不计绳子重量和摩擦，水的密度是1.0×103 Kg/m3，g取10N/Kg.试求：
（1）动滑轮有多重？
（2）水桶露出水面前，滑轮组的机械效率有多大？
（3）水桶被提离井中水面后，以0.2m/s的速度匀速竖直上升，小明对绳子自由端拉力的功率多大？
