入库时间：2010-07-06在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω。

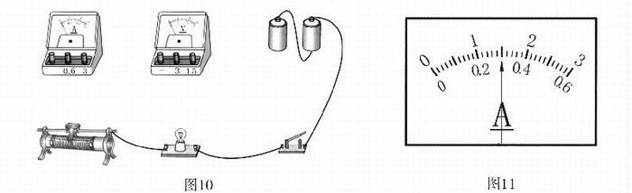

(1)请用笔画线代替导线，将图10所示的实验电路中未连接部分连接完成(连线不得交叉)。
(2)连接电路时，开关应处于 状态；按照你连接的电路，滑动变阻器的滑片应调节至最 (选填“左”或“右”)端。
(3)实验时，调节滑动变阻器，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示数如图11所示，则通过灯泡的电流为 A，小灯泡的额定功率是 W。
(4)若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤。
(5)该实验还可以测定小灯泡的电阻。根据以上实验数据，这个小灯泡正常工作时的电阻为 Ω。
-
难度：
使用次数：175
入库时间：2010-07-06
我们常常将看似无关的两个事物或现象联系起来，进行“类比”。“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：
(1)将如图12所示的“水路”模型类比基本电路，可以发现：
①叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当?( )
A．电源 B．开关
C．用电器 D．导线
⑦类比“水路"模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中 定向运动形成 的原因。
(2)运用“类比法”，我们还可以将实验室交流发电机和直流电动机列表比较，请完成表中的三处填空(将答案直接写在横线上)。
机种
类比项
交流发电机
直流电动机
工作原理
不同构造
两个铜环
两个半环
相同构造
(定子)、线圈(转子)、电刷等
-
难度：
使用次数：130
入库时间：2010-07-06
物理是一门理论性很强的科学。历史上，很多物理学家根据理性的分析和科学的思考对未知现象做出过预言。牛顿通过用万有引力的理论计算曾大胆预言——地球因自转会在赤道附近隆起，在两极附近变平，是一个扁球体。1735年，法国科学院派了两支探险队，分赴赤道地区和高纬度地区测量地球的准确形状，返回时报告了与牛顿预言相符的结果。对此，哲学家伏尔泰不以为然，他嘲笑探险队道：“你们历经千难万险，远涉蛮荒为了发现牛顿在家里就知道的情况!”你认为探险队的工作有意义吗?请说明理由。
