难度：
使用次数：89
入库时间：2010-07-05如图所示，某同学在探究流速大小对流体压强的影响时，在倒置的漏斗里放一个乒乓球，用手指托住乒乓球，然后从漏斗口向下用力吹气，当他将手指移开时，乒乓球没有下落．该现象可说明乒乓球上方气体流速 (选填“增大”、“减小”或“不变”)、压强 (选填“变大”、“变小”或“不变”)．
-
难度：
使用次数：61
入库时间：2010-07-05
在探究凸透镜成像规律时，调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在同一高度，当物距为20cm时，移动光屏，可在光屏上得到一个清晰的等大、倒立的实像．当物距为25cm时，移动光屏，可得到一个清晰的 、倒立的实像．当物距为5cm时，成 像，在放大镜和投影仪中，成像情况与此类似的是 ．
-
难度：
使用次数：91
入库时间：2010-07-05
按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况：
(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数．出现这种故障的原因是 ．
(2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，这说明他在闭合开关前没有 ．
-
难度：
使用次数：172
入库时间：2010-07-05

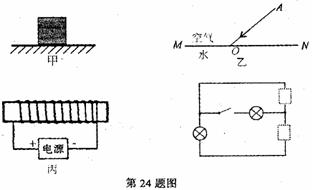

按照题目要求作图：
(1)如图甲所示，重为100N的物块静止在水平地面上．现用50N的水平推力向右推物块，画出物块所受重力G和推力F的示意图．
(2)如图乙所示，MN为空气与水的分界面，AO为入射光线，入射点为O，在图中画出折射光线并标出折射角
．(3)如图丙是一个通电螺线管．在图上标出通电螺线管绕线上的电流方向及通电螺线管的N极．
(4)如图丁所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．
-
难度：
使用次数：59
入库时间：2010-07-05
在如图所示的电路中，R1=10
，R2=20，闭合开关后，电流表的示数为0．3A．求：
(1)电阻R1两端的电压；
(2)通过电阻R2的电流；
(3)电路消耗的总功率．
