某电源电压估计在20V~30V之间,现要测出该电源电压。实验器材:待测电源一个;电压表(0~15V)一个;R1=10Ω、R2=150Ω、R3=200Ω、R4=250Ω的电阻各一个;开关一个;导线若干。
请选用上述器材,测出该电源的电压。对实验方案的内容要求如下:
(1)画出所设计的电路图。并简述选择器材和设计该电路的理由;
(2)简要写出测量步骤;
(3)写出电源电压表达式。

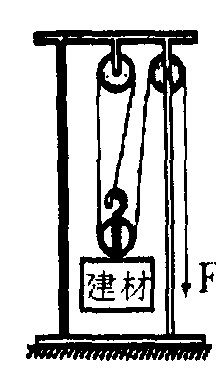

(6分)某建筑工地为了搬运建材,采用的滑轮组示意图如图所示。钢丝绳的拉力F由电动机提供。此滑轮组在30s内将质量为450kg的建材匀速提升了6m,拉力F所做的功为36000J,不计绳重和轴摩擦,g取10N/kg。试求:
(1)滑轮组的机械效率。
(2)钢丝绳移动的速度。
(3)此滑轮组的机械效率小于1的原因是什么?

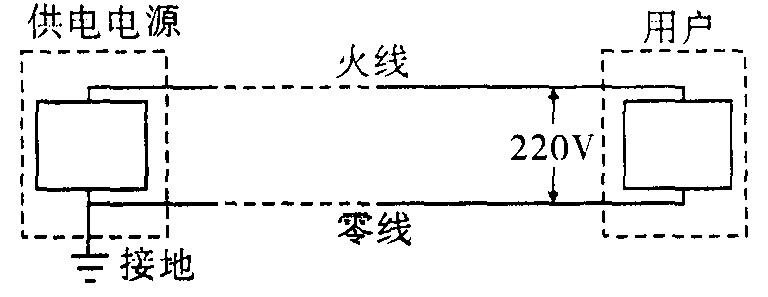

小明同学对某居民小区进行用电情况调查,该小区家用空调的总额定功率为7.26kw,其他用电器总额定功率为4.84kw,图中是该小区供电线路的示意图。已知从供电电源到用户的两根输电线的总电阻为0.2Ω,假设用户得到的电压始终是220V。试求:
(1)当居民小区的空调都不工作,而其他用电器都正常工作时,则其它用电器的总电阻是多少?通过输电线的电流是多少?输电线因发热损失的电功率是多少?
(2)若居民小区所有用电器都正常工作2h,则输电线上消耗的电能是多少?
