难度：
使用次数：758
入库时间：2010-06-27为了探究小球自由下落时的运动，某物理实验小组的同学用照相机每隔相等的时间自动拍照一次，拍下小球下落时的运动状态，如图所示。
（1）可以看出小球在做 直线运动（选填“匀速”或“变速”），其理由是 。
（2）图中四个速度随时间的关系图象，能反映出该小球下落运动的是 。（选填图中的选项字母）
-
难度：
使用次数：111
入库时间：2010-06-27
在“凸透镜成像规律”实验中，某同学进行了如下两个探究：
物距u/cm
实验序号
焦距f／cm
像距v/cm
10
1
2
2.5
2
5
10
3
8
40
（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如下表。
分析表中数据可知，保持物距不变时，焦距越大，则所成实像的像距越 (选填：“大”或“小”)。
（2）该同学用若干个发光二极管组成形状如“E”的发光物体，如图15甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm时,在光屏上成的像如图15乙所示, 则他选用的是三个透镜中焦距为 cm的凸透镜；如果只将“E”，换成“R”，并在同一位置观察，光屏上成的像应是图丙中的 (填数字序号)。
-
难度：
使用次数：107
入库时间：2010-06-27
用如图所示的实验电路来“探究——影响电阻大小的因素”，电路中a、b、c、d是四种不同的金属丝。
编号
材料
长度(m)
横截面积(mm2)
①
镍铬合金
0.8
0.8
②
镍铬合金
0.5
0.5
③
镍铬合金
0.3
0.5
④
镍铬合金
0.3
1.0
⑤
康铜合金
0.3
0.5
⑥
康铜合金
0.8
0.8
现有几根镍铬合金丝和康铜合金丝，其规格如上表所示。为了便于探究和分析，实验中要利用控制变量法，要求都相对金属丝a 进行比较，因此电路图中金属丝a 应选上表中的 (用编号表示)，b、c、d 应分别选上表中的 (用编号表示)。
-
难度：
使用次数：753
入库时间：2010-06-27

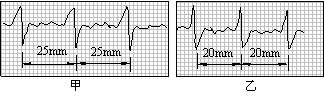

心电图仪（如图所示）通过一系列的传感手段，可将与人心跳对应的生物电流情况记录在匀速运动的坐标纸上。医生通过心电图，可以了解到被检者心跳的情况，例如，测量相邻两波峰的时间间隔，便可计算出1 min内心脏跳动的次数（即心率）。同一台心电图仪正常工作时测得待检者甲、乙的心电图分别如图甲、乙所示。若医生测量时记下被检者甲的心率为60次/ min。则：
（1）根据甲的心率为60次/ min可知，甲每次心跳时间间隔（即甲心电图纸带相邻波峰走纸所用时间）为 s；
（2）这台心电图仪输出坐标纸的走纸速度大小为多少毫米每秒？
（3）乙的心率为多少次每分钟？
-
难度：
使用次数：289
入库时间：2010-06-27
如图所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数I与x的关系如图20所示，则
图19
（1）根据图象可知：断点位置在x等于 cm处，电源电压U0等于 V；
（2）电阻R等于多少欧姆？
（3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化
为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？
