难度：
使用次数：2919
入库时间：2010-06-25图所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。
-
难度：
使用次数：653
入库时间：2010-06-25
如图所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。
-
难度：
使用次数：131
入库时间：2010-06-25

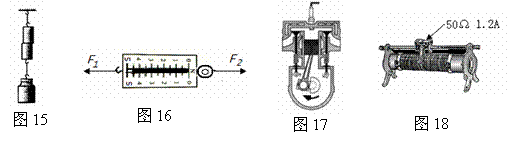

看图回答下列问题
（1）如图15所示，将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，既使在下面吊一个较重的物体也不会将它们拉开，这一现象表明 。
（2）如图16所示，弹簧测力计的示数为 N，拉力F1为 N。
（3）如图17所示的是四冲程汽油机的 冲程。
（4）滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图18所示，其中50Ω表示 ；1.2A表示 。
-
难度：
使用次数：109
入库时间：2010-06-25
某同学在“探究浮力大小跟什么因素有关系”时，做了图所示的实验。
（1）请将表格内容填写完整。
（2）由实验数据可以得出：浸在液体中的物体所受的浮力与 有关系。
次数
1
2
3
4
G/N
3.65
3.60
3.50
F/N
0
（3）实验中他采用了 的研究方法。
-
难度：
使用次数：87
入库时间：2010-06-25

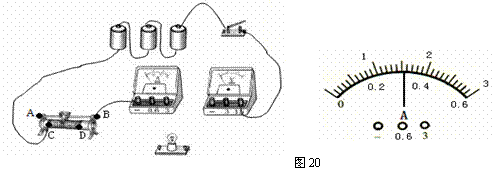

某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。
（1）连接电流表时应选用 的量程。
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是 。
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图20所示，请读出电流表的示数，并填入表格中。
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压 U/V
1.0
1.5
2.0
2.5
3.0
3.8
4.0
电流 I/A
0.18
0.2
0.22
0.25
0.28
0.32
电功率P/
0.18
0.3
0.44
0.625
0.84
1.28
灯泡发光情况
很暗 ——————→ 暗 ————→ 正常发光 → 很亮
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且 ，灯泡发光越亮。
