难度：
使用次数：141

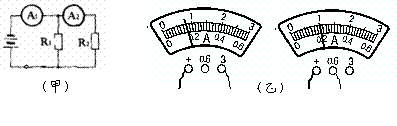

入库时间：2010-06-24在图（甲）所示的电路中，若电源电压为3V，电流表A1 、A2的示数如图（乙）所示，则通过R1的电流是 A，R2的阻值是 Ω。
-
难度：
使用次数：75
入库时间：2010-06-24

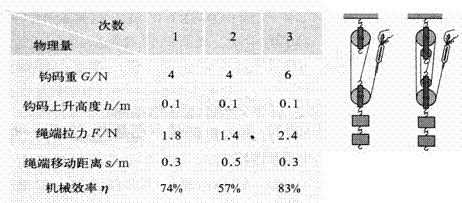

某实验小组探究影响滑轮组机械效率的因素的实验装置如图所示，实验数据如下表。若不计摩擦，比较1和2两次的实验数据，可以看出滑轮组的机械效率与 有关；比较1和3两次的实验数据，可以看出滑轮组的机械效率与 有关。
-
难度：
使用次数：73
入库时间：2010-06-24
弹簧测力计下挂着物体A静止，如图所示。请画出物体A所受重力的示意图。（要求：表示出重力的三要素）
-
难度：
使用次数：284
入库时间：2010-06-24
如图所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作出入射光线和折射光线。
-
难度：
使用次数：69
入库时间：2010-06-24
铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软， HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图10所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察 ，比较出三者电阻的大小。用此方法比较电阻大小的依据是： 。他选取的这三支铅笔芯应满足的条件是： 。
