难度：
使用次数：86
入库时间：2010-06-20如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 = 10Ω，R2= 15Ω，电流表的量程为0.6A。
(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少?
(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。
-
难度：
使用次数：278
入库时间：2010-06-20
在探究杠杆平衡条件的实验中：
(1)小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向 调节。小明调节杠杆在水平位置平衡的主要目的是 、 。
(2)如图甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码 个。
(3)如图乙所示，用弹簧测力计在C处竖直向上拉，当弹 簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将 (变大/变小/不变) ，其原因是 。
-
难度：
使用次数：118
入库时间：2010-06-20
在课外实践活动中，小明带了一块已切成长方体的肥皂(如图甲，前后面保留了凹下去的字)做了以下实验。
(1)测肥皂的密度
①小明需要的测量工具是 、
②小明测出了相关物理量，他计算密度的表达式应为
(用直接测量的物理量表达)。
③用上面方法测出的密度 (偏大/偏小)。
(2)探究滑动摩擦力的大小与接触面积大小的关系
小明提出了以下的设计方案：
① 在肥皂的侧面安装一个拉钩，如图乙，将没有字的一面放在
水平桌面上，用弹簧测力计拉着它做匀速直线运动，读出其读数为F1；
②用小刀将有字的部分削平后放在同一水平桌面上(接触面的粗糙程度与①相同)，如图丙，用弹簧测力计拉着它做匀速直线运动，读出其读数为F2 ；
③比较得出结论：若F1和F2不等，则说明滑动摩擦力的大小与接触面积大小有关；若 F1和F2相等，则说明滑动摩擦力的大小与接触面积大小无关。
小红认为这个设计方案不妥，你能说出其原因吗? 。
提出你的改进方法： 。
(3)小明又制了一些肥皂液，他用吸管向空中吹出肥皂泡时，发现美丽的肥皂泡总是先上升后下降，你能帮助小明解释原因吗? (2分)
-
难度：
使用次数：166
入库时间：2010-06-20

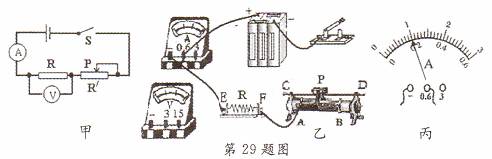

小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图 (电源电压恒为6V)。
(1)根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整。
(2)小明将第一次实验得到的数据填入了右边表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向 移动(A/B)，直到A 为止。此时电流表的指针位置如图丙所示，请把测得的电流数值填人上表。
(3)小明根据实验数据得到如下结论:电流与电阻成反比。请你对以上的探究过程做出评价，并写出两点评价意见： ；
。
实验序号
电压IV
电阻/。
电流IA
1
4
10
0. 4
2
20
-
难度：
使用次数：174
入库时间：2010-06-20
阅读短文，回答问题。

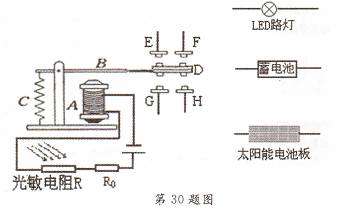

夜幕下，扬州“第一大道”文昌路边LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的。下图是扬州某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈也流I与光照度E(单位勒克斯，符号lx)之间的几次实验数据如下表所示：
光照度E/lx
5
10
15
20
25
30
光敏电阻R/Ω
60
30
20
15
12
10
线圈中电流I/m A
21. 4
27. 3
30.0
31. 6
32. 6
33. 3
当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触。
(1)由表格中数据可知，光敏电阻的阻值R随光照度E的增强而。 (2)白天，太阳能电池板将 能转化为 能，这种能量通过再次转化储存在大容量蓄电池内。傍晚，当光照度小于 lx(勒克斯)时，路灯开始工作。
(3)请用铅笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉)。
(4)一只功率为6W的LED灯，通电后其发光亮度相当于30W的日光灯。某间教室有24 盏30W的日光灯，每天平均使用2 h，如果能用6W的LED灯进行照明，则一个月(按 30天计算)可节约电能 k w· h.
(5)据有关部门发布消息，5年内全市小区将全面覆盖LED路灯。但目前有部分市民反映LED路灯亮度不够，请你提出一条能提高亮度的合理化的建： 。
