难度：
使用次数：100
入库时间：2010-06-15我们在学习和生活中，常常看到下面类似情形：

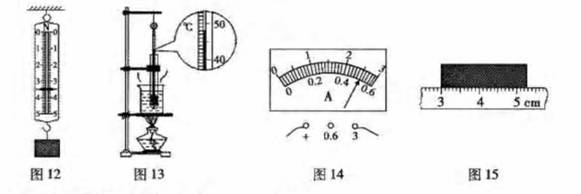

（1）图12中弹簧测力计的示数是 N。
（2）图13中温度计的示数是 ℃；
（3）图14中电流表指针所指的示数为 A；
（4）图15中物体的长为 cm。
-
难度：
使用次数：84
入库时间：2010-06-15
五一节，教物理的晓丽老师在解放碑百货店买了一个金灿灿的实心饰品，同学们特别想知道这个饰品是否是纯金的（ρ金=19.3×103kg/m3）。他们选用托盘天平、量筒、细线、烧杯和水等，进行了如下的实验操作：
A.把托盘天平放在水平桌面上；
B.把游码放在标尺的零刻度线处，调节横梁上的平衡螺母，使横梁在水平位置平衡；
C.将饰品用细线系好后慢慢地放入量筒中，并记下水和饰品的总体积
D.在量筒中倒入适量的水，并记下水的体积；
E.将饰品放在左盘中，在右盘中增减砝码并移动游码直至横梁在水平位置平衡。
请你帮组同学们回答下面五个问题：
（1）正确的实验操作顺序是：A、B （余下步骤请用字母序号填出）；

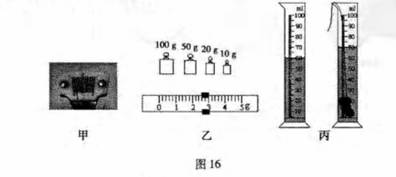

（2）在调节平衡螺母时，发现指针偏向分度盘的左侧，如图16甲所示。此时应将平衡螺母向 端调节（选填“左或右”），直到指着指向分度盘的中央。
（3）用调好的天平称量饰品的质量，当天平再次平衡时，右盘中砝码的质量和游码的位置如图16乙所示，则饰品的质量是 g；用细线拴好饰品放入装有适量水的量筒中，如图16丙所示，则饰品的体积是 cm3；
（4）通过计算可知饰品的密度为 g/cm3，由此可以确定饰品不是纯金的；
（5”适量的水”的含义是 。
-
难度：
使用次数：85
入库时间：2010-06-15
楠楠同学在资料上看到了一份材料，某大学物理系的同学再测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如下表所示：
实验次数
1
2
3
4
5
6
U/V
0.20
0.80
1.40
2.00
2.50
3.00
I/A
0.02
0.08
0.14
0.18
0.20
0.21
（1）楠楠根据表中的数据，画出该小灯泡的电流跟电压变化的图像，于是设计了如图17所示的坐标图。
①请你帮楠楠在坐标图中画出该小灯泡的电流跟电压变化的图像；
②从材料或图像中可知，该小灯泡的额定电流为 A，正常发光时的电阻为 Ω；

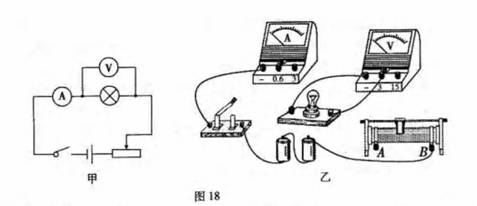

（2）楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了入股18甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0~50Ω内调节。
① 请你用笔画线代替导线，按照图18所示电路图，帮楠楠将图18乙中的实物电路图连接完整；
② 闭合开关前，滑动变阻器的滑片应移到 端（选填“A或B”）；实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是 。
③ 楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由。 。
-
难度：
使用次数：613
入库时间：2010-06-15
有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图19所示的电路图，其中R1=12Ω，R2=6Ω，闭合开关后，通过R1的电流为2A，求：
（1）R1两端的电压；
（2）通过R2的电流。
-
难度：
使用次数：109
入库时间：2010-06-15
新中国六十周年国庆阅兵式上的各种新武器、新装备，展示了我国人民军队的高科技成果。其中的某型号的两栖步兵战车如图20所示，战车质量为22t，履带着地总面积为4m2。（g=10N/kg,ρ水=1.0×103kg/m3）
(1)该战车在天安门长安街上接受检阅时，对水平地面的压强为多少？（不计战车上人的质量）
（2）该战车具有水上打击目标和运送的功能，在一次水上演习中，战车排开水的体积为23m3,则战车受到水的浮力为多大？
（3）在这次水上演习中，战车某处在受到水的压强为1.5×104Pa，则该处的深度为多少？
