入库时间：2010-06-13某电熨斗内有R1、R2两段发热丝，其简化电路如图24，它在220V或110V电压下都能
正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下熨斗的电功率
均为1100W．求
（1）电熨斗正常工作5分钟消耗多少电能？
（2）电熨斗在220V电压下正常工作的电流是多大？
（3）两发热丝的电阻之比
多大？
-
难度：
使用次数：194
入库时间：2010-06-13
（1）上海世博会很多展馆安装了太阳电池，太阳电池把什么能转化为什么能？
（2）世博会展区通过喷射水雾来降温。请用物态变化的知识来解释为什么喷射水雾区
域的温度会降低？
-
难度：
使用次数：118
入库时间：2010-06-13

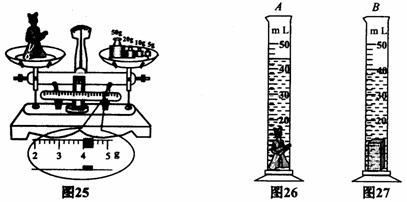

小铃为了鉴别一工艺品是否铜做的，做了以下实验：
（a）称出工艺品的质量，如图25所示．
（b）A、B两量筒分别装上30mL的水．
（c）把工艺品放入A量筒，如图26．
（d）把与工艺品相同质量的实心铜块放入B量筒，如图27．
问：
（1）工艺品的质量m＝ g．
（2）实心铜块的体积V＝ cm3．图27中铜块所受浮力F＝ N．
（水密度ρ＝1× 103kg/m3，g＝10N/kg）
（3）由上述实验可知该工艺品的体积比铜块的体积 、密度比铜的密度 ．
（选填“大”、“小”）.
（4）小铃根据工艺品的密度与铜的密度不等而得出工艺品不是铜做的结论．此结论是
否可靠？为什么？
-
难度：
使用次数：143
入库时间：2010-06-13
如图28小明站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙
壁上的广告牌，及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测
玻璃屏蔽门到车道另一侧广告牌之间距离d的实验．实验步骤如下，请完成相关内容．
（1）小明相对于玻璃屏蔽门前后移动直到观
察到 ；
（2）记录 ；
（3）量出 的距离．
除记录工具外，小明要完成上述实验必需使用的仪器是 。
步骤（3）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是 ．
-
难度：
使用次数：61
入库时间：2010-06-13

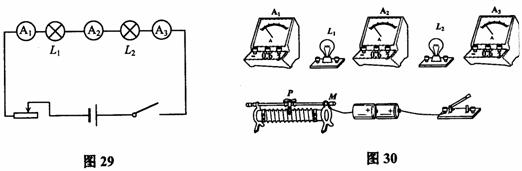

用图29所示的电路图做实验．请你回答相关的问题．
（1）按该电路图在图30连接实物（图中有两根线已连好），要求滑动变阻器的滑片P向M端移动时电流表的示数增大．
（2）实验时A2表的读数如图31，A2示数为 A．
（3）正确连接电路，合上开关后看到L1亮，L2不亮．根据这一现象，甲、乙两位同学分别做出以下分析：
甲：因为L2不亮，所以电路断路．
乙：电路是通路，根据P＝
，P与R成反比．L1亮，L2不亮是因为L1电阻远小于L2。问：甲、乙的分析是否正确的，说明理由．
