难度：
使用次数：86
入库时间：2010-06-13弹簧测力计挂着一重为3N的物体A，物体A浸没并静止在水中，如 图17所示．
（1）图中弹簧测力计的示数是 N．物体A所受浮力是 N．
（2）如果测力计不拉着物体A，A在水中会 （选填“下沉”、“上 浮”、“悬浮”）．判断的依据是 。
-
难度：
使用次数：128
入库时间：2010-06-13

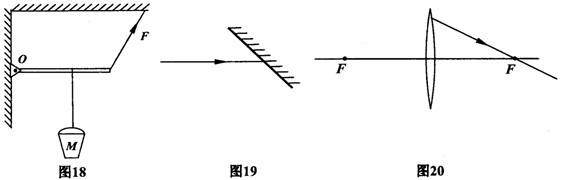

（1）如图18所示，作出：
①水桶M所受重力的示意图；
②以O为支点，力F的力臂．
（2）画出图19中入射光线经平面镜反射后的光线．
（3）根据图20中经透镜折射后的光线画出入射光线．
-
难度：
使用次数：429
入库时间：2010-06-13
一只玩具猫外形如图21所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸 上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．
-
难度：
使用次数：254
入库时间：2010-06-13

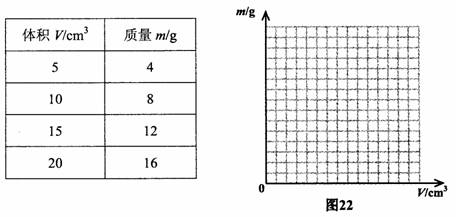

由同种某物质构成的大小不同的实心物块的体积、质量如下表，以体积V为横坐标，以质量
m为纵坐标，在图22的方格纸一上描点，再把这些点连起来．该物质的密度是 g/cm3．
-
难度：
使用次数：205
入库时间：2010-06-13
如图23所示（滑轮组的绕绳未画出），人以600N的力向下拉动绕在滑轮组的绳子一端10秒，使绳端向下移动了1.5m、重物匀速上升了0.5m，已知滑轮组的机械效率为70%（g＝10N/kg）．
（1）人的拉力的功率多大？
（2）被吊起的重物质量多大？
（3）按题意画出滑轮组的绕绳．
