入库时间：2010-06-08按照题目要求作图：

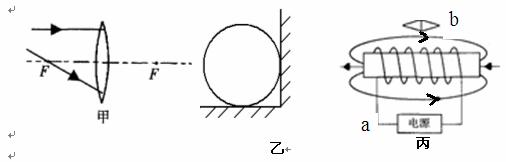

（1）如图甲所示，画出光线通过透镜后的光路图。
（2）图乙中为一圆球在墙边处于静止状态，请你用力的示意图表示出圆球所受到的力。
（3）如图丙所示，根据通电螺线管的磁感线方向，标出电源a端的正负极、小磁针b端的极性。
乙
-
难度：
使用次数：74
入库时间：2010-06-08
如图甲所示，小明小组的几位同学将200g的水注入烧杯中做了“观察水的沸腾”实验，他 们记录了水在不同时刻的温度值，如下表所示：
时间t／min
0
l
2
3
4
5
6
7
8
9
温度t／℃
90
92
94
96
97
98
99
99
98
99
（1）分析表中数据过程中，小聪同学发现有个温度值是不妥的，不妥的数据是第___min的数值。
（2）在实验小组观察到沸腾前和沸腾时水中气泡上升过程中的两种情况如图乙所示。其中图______ （a／b）是水沸腾前的情况。
（3）实验中使用水银温度计而不用酒精温度计是因为 。
（4）分析记录数据水的沸腾图像可知：在当时条件下水的沸点是_____℃。若开始加热时水对烧杯底的 压强为p1，加热至第9min时水对烧杯底的压强为p2，则p1__（＞／＝／＜）p2。
-
难度：
使用次数：98
入库时间：2010-06-08
小明用电压表、电流表和滑动变阻器等常规器材测量小灯泡（标有额定电压为2.5V，额定功率字迹不清）的电阻：

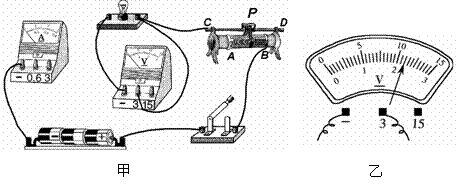

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）在闭合开关之前，图中滑动变阻器的滑片应放在________端（选填“A”或“B”）。
（3）小明将测得的实验数据记录在下表中：
次数
1
2
3
4
5
6
7
8
9
小灯泡两端的电压U/V
0
0.1
0.2
0.4
0.6
1
1.6
2.5
通过小灯泡的电流I/A
0
0.08
0.1
0.12
0.13
0.16
0.2
0.24
0.25
小灯泡的电阻R/Ω
1.25
2.00
3.33
4.62
6.25
8.00
10.00
（4）第8次测量时电压表示数如图乙所示，则小灯泡两端电压为________V，此时灯泡
的电阻RL＝______Ω。根据表格中的数据可以算出小灯泡的额定功率P＝________W。
（5）根据小明的实验数据在如图所示的坐标系中画出R－U图像。分析：小灯泡的电阻
随电压升高而变大的原因____________。
-
难度：
使用次数：121
入库时间：2010-06-08
小亮和小红合作做“研究杠杆平衡条件”的实验：
（1）实验时，小亮先调节杠杆在水平位置平衡，你认为这样做的好处是____________。
（2）小红将四个重力均为0.5 N的钩码挂在杠杆左端后，又将弹簧测力计钩在杠杆A处的细线上（如图所示），要使杠杆在水平位置平衡，且弹簧测力计的示数最小，则小红应_____ （填方向）拉弹簧测力计。在此情况下，小红读出弹簧测力计示数为4.2 N，小亮和小红对实验数据分析后得到的结论是：在误差允许的范围内，动力×动力臂＝阻力×阻力臂。你认为他们这样就得出结论是否合理？_______________；简述理由：____________________
-
难度：
使用次数：349
入库时间：2010-06-08
在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。

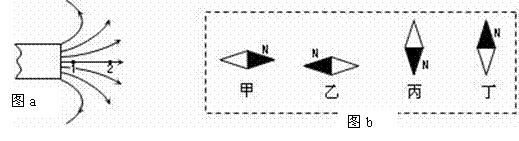

（1）图a为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为 极，若在1处放置一个小磁针，当小磁针静止时，其指向应是图b中的 。
（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R 的阻值随磁感应强度B变化的图象如图d所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而 。图线没有过坐标原点，是因为 。
（3）利用该磁敏电阻的R－B特性曲线可以测量图甲磁场中各处的磁感应强度。

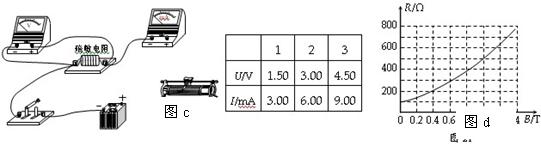

① 将该磁敏电阻R放置在磁场中的位置1处。小明设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图c所示，其中磁敏电阻所处的磁场未画出。请你将实物电路连接完整。
② 正确接线后，测得的数据如上表所示。该磁敏电阻的测量值为 Ω。
③ 根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为 T。
④ 在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数
，电压表的示数 。（填“增大”、“减小”或“不变”）
（4）在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0 mA时，求滑动变阻器接入电路的阻值。电源电压为5.50 V。
