难度：
使用次数：109

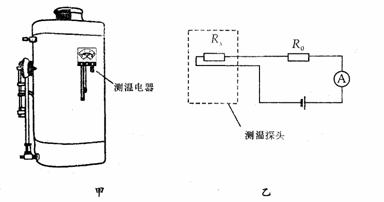

入库时间：2010-06-06某宾馆对物品进行消毒时使用高温高压蒸气消毒锅(如图甲)．图乙为自动测定锅内温度的电路原理图．其中R0为定值电阻，阻值为5
．A为温度指示表(实质是一只量程为0～0．6A的电流表)，Rx(测温探头)为热敏电阻(其电阻值随锅内温度的变化而变化)．关于热敏电阻的阻值与温度的对应关系如下表所示：锅内的温度值／℃
25
37.5
50
62.5
75
87.5
100
112.5
125
Rx对应的电阻值／
150
80
50
30
20
15
10
7
(1)若锅内温度为75℃时电流表的示数为0．24A，求电源的电压U；
(2)若锅内温度为125℃时电流表的示数为0．6A，求此时热敏电阻Rx的阻值及其功率．
-
难度：
使用次数：76
入库时间：2010-06-06
在煤气炉上熬粥出现图情景:粥沸腾时锅盖上下跳动，并在锅盖边沿冒出“白气”，请用相关的物理知识解答有关的问题。
-
难度：
使用次数：167
入库时间：2010-06-06
在“探究通过导体的电流与电压的关系”的实验中，选用电压6V的电源，小明设计了实验电路图（a），小亮觉得小明设计的电路图不够完善，于是他对图（a）进行了改进，增加了一只滑动变阻器R2连接到如图（b）所示的实物图中，
（1）问：小亮增加一只滑动变阻器能起什么作用？
答：_______
（2）实验中，小亮在闭合开关S后，发现电流表示数为零，电压表示数为6V，造成此现象的原因可能是_______（选填下列四个选项之一）
A. R1短路 B. R1断路 C. R2短路 D. R2断路
（3）经重新调整后，通过改变电阻R两端的电压，电流表、电压表的示数如表中所示，对表格中的数据进行分析，你认为错误的数据是_______，排除错误的数据后，可归纳得出的结论是
(4) 排除错误的数据，小亮实验所选用的定值电阻R1的阻值估计为 Ω[来源:学科网ZXXK]
实验次数
1
2
3
4
5
6
电压U／V
2．0
2．2
2．4
2．6
2．8
3．0
电流I／A
0．20
0．22
0．24
0．26
1．40
0．30
-
难度：
使用次数：1078
入库时间：2010-06-06
小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知。（注：燃料完全燃烧放热用Q放=mq计算,某燃料的热值用q表示；其质量用m表示）。自己设计一个实验来探究煤油和菜籽油的热值的大小关系。他组装了图所示的装置进行实验，记录结果见下表：
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
44
菜籽油
25
34
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的 相同、及 相同
（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是： 。利用此实验方法计算出的热值将比真实值 （偏大/偏小）。
说说你的看法
-
难度：
使用次数：290
入库时间：2010-06-06
某同学在“测滑轮组机械效率”的实验中，用图所示的装置匀速提起重物，并做了如下实验记录：
实验次数物理量
l
2
3
4
钩码重 G／N
2
4
6
4
钩码上升高度 h／m
0.1
0.1
0.1
0.1
绳端拉力 F／N
0.4
1.4
2.3
1.8
绳端移动距离s／m
0.3
0.5
0.3
0.3
机械效率 η
167％
57％
87％74％
（1）如果你对该同学的实验记录进行有关分析，就会发现他的实验1结果是违背物理规律的，其表现在于：
（2）图甲是弹簧测力计的放大图。结合图甲你会发现导致实验1结果违背物理规律的原因。其原因是
（3）纠正错误后，可计算实验1的滑轮组的机械效率为
(4)从表中数据可分析出实验2是用 图做的实验，实验3是用 图做的实验
(5)通过实验2和实验4的数据分析可得出结论：使用不同的滑轮组提升相同的重物时．动滑轮的个数越多，滑轮组的机械效率越
(6)比较实验3和实验4可得结论：使用同一滑轮组， 可以提高滑轮组的机械效率
甲
乙
