难度：
使用次数：112
入库时间：2010-06-03请按照要求完成各题的作图：
⑴在图中，标出通电螺线管和小磁针的N、S极及磁感线的方向
⑵请根据平面镜成像的特点，画出图17中物体AB在平面镜中的像
；⑶如图所示，O是简易晾衣架的支点，请在图中作出绳子拉力F的力臂和衣服所受重力G的示意图．
-
难度：
使用次数：56
入库时间：2010-06-03

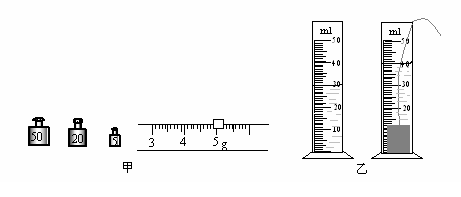

小明测定某种物体的密度时，测得的数据如图所示．图甲中是测量物体质量时所用的砝码和游码的位置．该物体的质量为 g；由图乙可知，物体的体积为 cm3，此物体的密度为 kg/m3．
-
难度：
使用次数：289
入库时间：2010-06-03

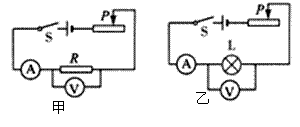

连接在电路中的滑动变阻器，能够起到多种作用．
⑴利用图甲研究欧姆定律，在 “探究导体中的电流与导体两端电压的关系”时，滑动变阻器的作用是 __________；“探究导体中的电流与导体电阻的关系”时，滑动变阻器的作用是________________________________．
⑵图乙是“伏安法测小灯泡电阻”的实验，该实验中滑动变阻器的作用是为了进行 ，从而可以发现电压的大小对小灯泡灯丝电阻的影响；用图乙进行“伏安法测小灯泡额定电功率”实验时，滑动变阻器的作用是为了使小灯泡两端的电压达到 ，从而使小灯泡正常发光．
⑶不论甲、乙两个电路研究的目的是什么，滑动变阻器对两个电路所起的共同作用是 ________________________________________ ．
-
难度：
使用次数：160
入库时间：2010-06-03
小明在实验室用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验．
⑴他的实验装置如图所示，如果你是他的合作者，请帮他指出该装置中的两处错误：
①_____________________________________________________________________；
②______________________________________________________________________．
⑵改正错误后，小明将点燃的蜡烛、凸透镜固定好位置后，无论怎样移动光屏，在光屏中心都只能看到一个大小不变的圆形光斑，你认为可能的原因应该是 ___________________________________
____________________________________．
⑶小明准备换用另一块透镜做实验，实验前他用这块透镜观察远处的景物时，发现远处物体变得清楚很多，而且将它贴近书面观察字的大小时不能起放大作用．由此可见：小明的眼睛存在 视（选填“远”或“近”）问题， 此透镜是 透镜．
-
难度：
使用次数：159
入库时间：2010-06-03
小明用如图甲所示的电路做“导体两端的电压与电流的关系”实验．
⑴根据图甲的电路图在图乙中将实物连成实验电路，要求变阻器滑片向右移动时，电流表示数增大；
⑵通过调节滑动变阻器，得到的电流和对应的电压值如下表所示．请在U－I坐标中作出电流随电压变化的图像；
I / mA
0.1
0.2
0.3
0.4
0.5
0.6
U / V
0.5
1.0
1.6
1.9
2.5
3.0
⑶由图像可知，小明选用的定值电阻阻值为_________Ω，当电路中的电流为0.5A时，电阻R消耗的电功率为 W．
⑷如果用此电路测量一个额定电压为3.8V、电阻约为10Ω的小灯泡的额定功率，则实物电路中必需进行的改动是：① ；② ．
