难度：
使用次数：242

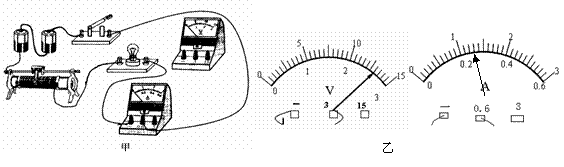

入库时间：2010-06-01在用“伏安法测小灯泡的电阻”实验中。
（1）在图甲中，请你将电压表正确连入电路，完成电路的连接。
（2）某次测量时，电压表和电流表的示数如图16乙所示，灯泡的电阻RL= Ω。 （3）小明同学在做实验时，电路连接无误，接确良好。闭合开关后，发现电流表的指针
明显偏转，灯泡不亮，而电压表的示数为零。该故障的原因可能是 。
（4）小明测量三次后，准备求出小灯泡电阻的平均值，对他求平均值的做法，你的看法是： 。
-
难度：
使用次数：151
入库时间：2010-06-01
某物理兴趣小组的同学为了用实验来探究“电流一定时，导体消耗的电功率与导体电阻的关系”，向实验室借来了如下实验器材：电源、开关、滑动变阻器、电阻箱（符号）
电压表、电流表及导线。他们通过实验完成了探究。（1）他们经过思考，通过测出电阻箱两端的电压和通过的电流，计算出电阻箱消耗的电功率，从而得到电功率与电阻的关系。请你画出他们探究的实验电路图。
（2）该电路中滑动变阻器的作用除保护电路外，另一个重要作用是 。
（3）该小组设计了如下的探究步骤，请填写完整：
A、连接电路。注意开关应 ，变阻器滑片P应放在阻值 端。
B、将电阻箱调到一适当阻值，闭合开关，读出电压表、电流表的示数，并记下电阻箱的阻值。
C、改变电阻箱为另一适当阻值， ，读出 ，并记下此时电阻箱的阻值。
D、 。
E、计算电功率，分析数据，得出结论。
F、整理器材。
-
难度：
使用次数：228
入库时间：2010-06-01
随着经济的发展，我县道路交通设施越来越完善，但由于一些车辆超速超载，致使一些路面出现坑坑洼洼，造成很大的破坏。我国汽车工业的行业标准，载货车辆对地面的压强应控制在7×105Pa以内，路政执法人员在某段公路稽查到一辆六轴水泥罐装车，车货总质量高达100 t ，该车轮胎与地面接触的总面积约为0.8m2，求：
(1)．这辆汽车对路面的压强是多少?是否超过行业标准?（g=10N/kg）
(2)．如果要求该车运行时不超过规定的行业标准，这辆汽车车货总质量为多少吨?(设车轮与地面的接触面积不变)。
-
难度：
使用次数：211
入库时间：2010-06-01

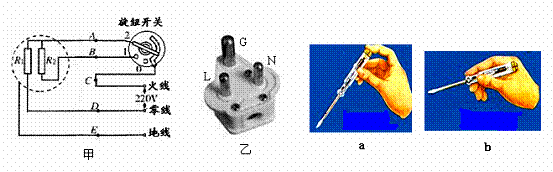

如图甲是某电热器的电路示意图。其中R1＝R2＝60.5Ω
（1）正常情况下，零线和地线之间的电压为 V。
（2）电热器有高、低温两档，当旋纽开关拨至触点“1”时，该电热器处于 档，此时电热器消耗的电功率为多少？
（3）有金属外壳的用电器，使用的都是三脚插头和三孔插座，目的是 。如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的E接到插头的
脚。
（4）为了辨别火线和零线，选用测电笔时，正确的方法是图 （选填“a”或“b”）。
（5）当电热器在旋钮开关接触点“0”和“2”时的电功率分别为多少？接触点“2”时通电1min产生的热量是多少？
（6）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的 _点处。
