难度：
使用次数：52

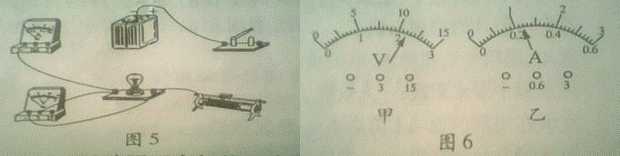

入库时间：2010-05-29在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的
电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样，图5是关越同学没有连接完的实物电路。
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）实验中关越同学连接好电路后，闭合开关，移动滑动变阻器，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是 ；
（3）故障排除后，闭合开关，移动华东变阻器的滑片到某一点，电压表的示数如图6甲所示，读数为 V，要测量小灯泡的额定功率，应将滑片P向 端移动（选填“左”或“右”）（4）当小灯泡正常发光是，电流表的示数如图6乙所示，则小灯泡的额定功率是 W。
-
难度：
使用次数：159
入库时间：2010-05-29

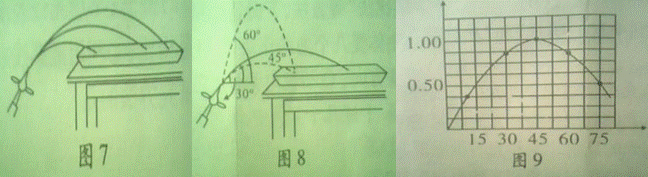

小强要参加校运动会的铅球比赛，他想怎样才能把铅球推得远呢？他猜想：铅球落地的距离可能与铅球出手是的速度大小有关，还可能跟速度方向与水平面的夹角有管。于是小强和小明一起进行如下探究：他们用如图7所示的装置做实验，将容器放在水平桌面，让喷水嘴的位置不变，但可以调节喷水枪的倾角，并可以通过开关来控制水喷出的速度大小。
（1）如图7所示，首先让喷水嘴的方向不变（即抛射角不变）做了3次实验：第一次让水的喷水速度较小，这时水喷出后落在容器的A点；第二次，让水的喷速稍大，这时水喷出后落在容器的B点；第三次，让水的喷速最大，这时水喷出后落在容器的C点；他们经过分析得出如下结论：在 一定时，当物体抛出的 越大，抛出的距离越远。
（2）控制开关，让水喷出的速度不变，让水沿不同的方向喷出，又做了几次实验，如图8所示。他们将记录的数据画在坐标轴上，得到一条水的水平射程s与抛射角θ之间的关系曲线，如图9所示，从曲线中可以看出，当铅球抛出的速度一定时，抛射角为 时，抛射的距离最大。从曲线中，你还可以得出的结是： （其结论合理即可）
（3）我们还有哪些体育运动中应用到上述结论的例子，请举出两例 ； 。
-
难度：
使用次数：137
入库时间：2010-05-29
如图所示，有两个电阻R1、R2，阻值分别为20Ω和30Ω，把他们串联在电路中，请你任意补充一个条件，提出问题，然后解答。（至少选择两种解法，但要求每次补充不同类型的条件，提出不同的问题）
-
难度：
使用次数：121
入库时间：2010-05-29
在南极考察中使用的海洋破冰船，针对不同的冰层有不同的破冰方法。其中一种破冰的方法是：接触冰面前，船全速航行，船体大部分冲上冰面，就可以把冰压碎。 （1）当破冰船航行于海面时，他的排水体积约为1500cm3，求船自身的重力。（2）在一次破冰行动中，当船冲到冰面上时，船的排水体积变为原来的三分之一，船与冰层接触面积为5m2，此时破冰船对冰层的压强是多少？（海水的密度取1.0 ×103kg/m3，g取10N/kg）
-
难度：
使用次数：69
入库时间：2010-05-29

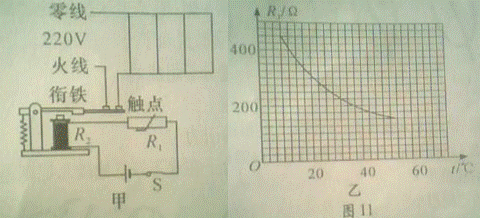

为防止湿手扳开关造成触电事故，小宁同学为家中的灯暖型浴霸（冬季家庭洗澡时取暖用的电器）设计了一个温度自动控制装置，如图11（甲）所示，半导体材料制成的热敏电阻阻值R1随温度变化的曲线如图11乙所示。已知继电器线圈电阻R2为20Ω，电源电压U0恒为12V。浴霸共安装4只标有“220V 250W”的灯泡，当继电器线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，浴霸电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，浴霸电路闭合。求：（1）浴霸电路闭合时通过浴霸的总电流。（2）若将此装置放安放在浴室内，浴室内的温度可控制在什么范围？
