入库时间：2010-05-28（1）如图，当小球从A点经B点运动到C点过程中，画出小球经过B点时所受重力示意图。
（2）如中图，上、下角为两个平行的平面镜，请完成图中的光路。
（3）将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．闭合电键S，使小磁针静止时如图所示。
-
难度：
使用次数：117
入库时间：2010-05-28
物理学是一门以实验为基础的学科，实验中仪器的读数是必不可少的。请你读出下图中所示的各测量工具的示数，并把它们填写在下面的横线上：
温度计的示数是：______℃；
弹簧测量计的示数是： N。
-
难度：
使用次数：69
入库时间：2010-05-28
小刚同学在《探究凸透镜成像规律》的过程中，凸透镜位置始终在图所示的位置上。请你回答：
（1）当蜡烛位于30cm刻度线上，将光屏调整到70cm的刻度线上，烛焰在光屏上的像最清晰。该凸透镜的焦距为 cm。
（2）蜡烛位于图示的位置，调整光屏位置，则光屏上可以得到倒立、 （选填“放大”、“等大”和“缩小”）的实像。
-
难度：
使用次数：186
入库时间：2010-05-28
小明在实验室里测量一块形状不规则、体积较大的矿石的密度。

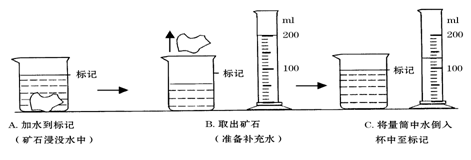

（1）因矿石体积较大，放不进量筒，因此他利用一只烧杯，按图所示方法进行测量，矿石的体积是 cm3；
（2）用托盘天平已测得矿石的质量是175．0g，则矿石的密度是 kg/m3；从图A到图B的操作引起的密度测量值比真实值 (选填：“偏大”、“偏小”或“不变”)。
-
难度：
使用次数：188
入库时间：2010-05-28
小强同学做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。下图是小强没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小强同学将实物电路连接完整；
（2）小强同学连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无读数，则故障的原因可能是 （写出一种即可）；
（3）小强同学排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；（4）小强同学通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了上图所示的U－I图像。根据U－I图像提供的信息，可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是 Ω。
