入库时间：2010-05-25小明在烈日当空的海边玩耍，发现沙子烫脚，而海水却很凉。同样的太阳光照射，为什么会出现不同的结果呢？小明想：是不是沙子和海水吸热升温快慢不同呢？于是他从海边取了一些沙子和海水带回家进行探究。
小明在两个相同玻璃杯中分别装上相同质量的海水和沙子，用一个100W的白炽灯同时照射它们，并用温度计测出它们不同时刻的温度值。记录的数据如下所示。
照射时间/min
0
2
4
6
8
10
12
温度/℃
海水
31.0
31.6
32.1
32.5
32.8
33.0
33.1
沙子
31.0
32.5
33.8
34.8
35.8
36.0
36.3
（1）小明探究的物理问题是什么？
（2）小明根据收集到的数据在方格纸上已经画出了海水的温度随时间变化的图像，如图16所示。请你在同一方格纸上画出沙子的温度随时间变化的图像。
（3）分析小明探究中收集到的数据或根据数据画出的两个图像，你能得出什么探究结论？
（4）小明发现“夏天海边的沙子烫脚而海水却很凉”。请你用简略的语言从日常生活或自然中举一个类似的现象。
-
难度：
使用次数：511
入库时间：2010-05-25
在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距是10cm．用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50cm处，如图所示．
（1）当把点燃的蜡烛放在20cm处时，沿直线无论怎样移动光屏都承接不到像，原因可能是____________________．
（2）重新调整后，保持透镜的位置不变，当把光屏放到75cm处时，移动蜡烛能在光屏上得到一个_______________（选填“放大”或“缩小”）、______________（选填“正”或“倒”）立的实像．
（3）当把蜡烛移到10cm处时，移动光屏可得到一个________________的像（选填“放大”或“缩小”）．照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像情况一致的是_____________________．

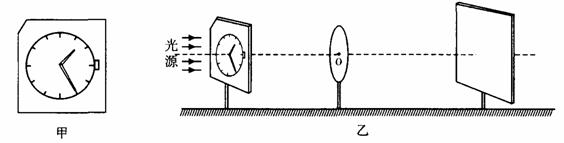

（4）小明做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘，如图（甲）所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图（乙）所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图18（丙）中的哪一个？（ ）
-
难度：
使用次数：231
入库时间：2010-05-25
小明在进行“测量小电灯的电阻”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干。
（1）小明在实验中电流表、电压表该选择了正确的量程。请你帮他在图中将电流表和电压表正确连结，同时将滑动变阻器连接好，要求滑片向左移动时，电流表的示数变大。
（2）闭合开关前应把滑动变阻器滑片的位置调到 （填写“C”或“D”）端。
（3）他们测得的三次数据如上表，请将小灯泡的电阻填入表中. 表格设计存在什么问题？
（4）闭合开关后，小明发现灯泡发光，电流表的指针偏向右边没有刻度位置，电压表的指针偏向左边没有刻度位置，产生此故障的原因可能是下列情况中的 和 。（填写序号）
A．电流表的正、负接线柱接反
B．电压表的正、负接线柱接反
C．电流表的量程选择过小
D．电压表的量程选择过小
E．电压表的量程选择过大
（5）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等。你认为造成这种结果的原因是 。
