难度：
使用次数：127
入库时间：2010-05-24（1）许多居民楼墙外用铁三角架搁放空调主机（如图10所示），要使铁架较为牢固、安全。应把主机放在A处还是B处，请你在选择的主机上画出主机对支架的压力。
（2）在如图11所示的家庭电路中，以笔画线代替导线，将一个带按钮开关的节能灯接入电路。
（3）将图12中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图所示。
图10
图11
图12
-
难度：
使用次数：141
入库时间：2010-05-24

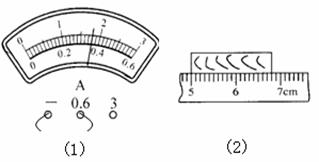

根据图完成下列各小题。
(1)电流表的读数为 A。
(2)木块的长度为 cm。
(3)用天平和量筒测一铁块的质量为 g，体积为 mL。
-
难度：
使用次数：215
入库时间：2010-05-24
某同学在研究液体压强的实验中，进行了如图所示的操作：
（1）实验前，应调整U型管压强计，使左右两边玻璃管中的液面 。
（2）乙、丙两图是探究液体压强与 的关系的。
（3）实验过程中要学会设计表格，为探究液 体压强与液体密度、深度的关系，右边表格画横线处应填上 。
（4）要探究液体压强与盛液体的容器形状是否有关，应选择 两图进行对比，结论是：液体压强与盛液体的容器形状 。
（5）为了进一步研究在同一深度，液体向各个方向的压强是否相等，他们应控制的量是深度，要改变的量是_____________。
序号
液体种类
U型管左右液面高度差（mm）
-
难度：
使用次数：104
入库时间：2010-05-24
我们都做过“探究凸透镜成像规律”的实验，
（1）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距是 cm．
（2）依次将点燃的蜡烛、凸透镜、光屏放在同一直线上的 A、O、B位置。在光屏上得到清晰的烛焰的像如图所示，为使烛焰的像清晰地成在光屏的中央，需要将光屏向 (填“上”或“下”)移动。
（3）此时所成的像是倒立、 (填“放大”或“缩小”)的实像，你判断的理由是 。
（4）如果将蜡烛向靠近凸透镜方向移动一段距离后，如何移动光屏都不能成像，是因为蜡烛与凸透镜的距离 。
-
难度：
使用次数：118
入库时间：2010-05-24
测量标有“2.5V 0.5W”小灯泡正常工作时的电阻，现有电流表、电压表、开关各一个，两个规格分别为“10 Ω 1 A”、 “1 kΩ 0.1A”的滑动变阻器，导线若干，电源（3 V）一个。
(1)心颜同学根据题意算出小灯泡正常发光时的电流大约是 A，于是她应选用规格为_________的滑动变阻器，电流表选择的量程应为 。
(2)她接好电路后，闭合开关发现小灯泡特别亮，原因可能是 。
(3)正确连接好电路后，闭合开关，小灯泡不亮，但电流表和电压表都有读数，在不拆、换实验器材的情况下，下一步的实验操作应是 。
