难度：
使用次数：110
入库时间：2010-05-22(1)如图20所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡。
(2)在公路引桥路傍常装有黄色反射镜，夜间行驶的汽车灯光照射到这种镜时，司机就会看到较亮的反射黄光而引起注意。反射镜内部结构就是两面互相垂直的小平面镜，如图21所示。一束光线射入这种镜的情况，请在图中完成光的反射光路图。
(3)如图22所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。
-
难度：
使用次数：300
入库时间：2010-05-22

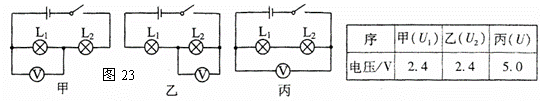

吴毅强同学在探究“串联电路各电压的关系”时，分别按如图23甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如右下表所示。
(1)吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他重新设计测量电路图，把它画在右边的虚线方框中。 (2)该同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“串联各部分电压是相等的”。这个结论一定成立吗? （选填 “一定”或“不一定”）。为了检验这个结论是否成立，应该 继续进行实验。
(3)根据表中数据，可以求得电压表内阻Rv与灯泡电阻RL的比值：
。(4)吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构， 因而也会影响各电压的测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？__ ________（选填“会”或“不会”）。
-
难度：
使用次数：72
入库时间：2010-05-22
张刚同学在实验室里用托盘天平和量筒测某种矿石的密度．采取了如下的实验操作：
A．将矿石用细线系好后慢慢地放入量筒中并记下总的体积；
B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡；
C．把天平放在水平桌面上；
D．将矿石放在左盘中。将砝码放在右盘中并移动游码直至横梁平衡；
E，在量筒中倒入一定量的水并记下水的体积。
(1)正确的实验操作顺序是 (只填标号)。

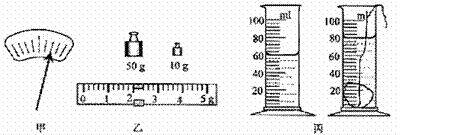

(2)在调节天平时，发现指针如图甲所示偏向分度盘的右侧，此时应将平衡螺母向 调。
(3)用天平称矿石的质量，把矿石放在天平的左盘。天平平衡时．放在右盘中的砝码和游码在标尺上的位置如图乙所示；此时天平的示数是 g；量筒量出矿石的体积如图丙所示，矿石的体积是 cm3。
(4)若张刚同学的测量矿石的质量时把矿石错放在右盘中，其他操作均正确，则矿石的实际质量是
g；由此可知，矿石的密度ρ= g/cm3。
-
难度：
使用次数：56
入库时间：2010-05-22
在“凸透镜成像规律”实验中，晓华同学进行了如下两个探究：
（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如右表。分析表中数据可知，保持物距不变时，焦距越大，则像距越 (选填：“大”或“小”)。

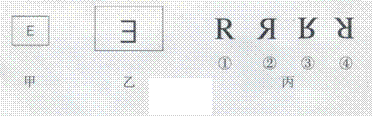

(2)晓华用若干个发光二极管组成形状如“E”的发光物体，如图(甲)所示将发光物体、凸透镜和光屏依次组装到光具座上并调整好，在光屏上成的像如图(乙)所示如果只将“E”，换成“R”，并在同一位置观察，光屏上成的像应是图17(丙)中的 (填数字序号)。
（3）若物距调整为20cm，晓华同学想得到一个缩小的像，他应选用三个透镜中焦距为 cm的凸透镜。
物距
u/cm
实验序号
焦距f／cm
像距v/cm
15
1
8
17
2
10
30
3
12
60
-
难度：
使用次数：162
入库时间：2010-05-22
在实验课中，为了测定密度小于水的小物块受到的浮力大小，现有如下器材：①小物块，②钩码．③弹簧测力计，④烧杯，⑤溢水杯，⑥杠杆，⑦天平，⑧细线，⑨直尺，⑩量筒。
（1）请根据所提供的器材设计一个测量方案(测量方案不必写出)，要求该方案最简便、测得的浮力误差最小。写出你测浮力时必须用的器材，需直接测量的物理量，浮力的大小及实验依据的原理。器材(填写编号)：_______________；需直接测量的物理量：_________________；浮力的大小(用所测量的量表示)；F=___________；实验原理：_________________。
（2）若将装满水的溢水杯放在已调好的天平上进行测量。当天平平衡时向溢水杯轻轻地放入小物块，溢出的水用量筒接走，当物块静止时，天平将 ；（选填“保持平衡”或“失去平衡”）从量筒读出溢出的水的体积为12cm3，则小物块的质量为： g。
