难度：
使用次数：95
入库时间：2010-05-16小红和小华两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同,小灯泡的额定电压可能是“1.5V”、“2.0V”或“2.8V”。

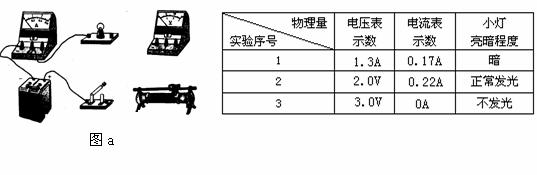

(1) 图a是小红同学没有连接完的实物电路, 请你用笔画线代替导线，将实物电路连接完整 (要求滑片向右滑时,灯泡变暗)
(2) 小红正确连接好电路后，如上表所示，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下后熄灭，小红仍观察并记录了第3组数据，则他所用小灯的额定功率为______ 瓦,他们所用电源的电压为_______伏。
(3) 小华正确连接好电路后,当他所选用的小灯正常发光时，电压表的示数如图b所示，此时滑片恰好在滑动变阻器的中点上，若小红与小华的小灯泡额定功率相同，则小华同学所选用小灯泡正常发光时的电流为______安，滑动变阻器连入电路的电阻值为_______欧。
b
-
难度：
使用次数：112
入库时间：2010-05-16
2008年4月6日,具有百年历史著名的上海“外白渡桥”被拆为两段，其南段（如图）成功装载到船上并在原地转向，后由拖船牵引至“上海船厂”大修。
（1）庞大的“外白渡桥”是怎样装载到船上的？
（2）长为24m,宽为18m的船在装上桥的南段后浸入水下深度增加了1.2m，求整个桥重。
（3）建“外白渡桥”需用多少立方米钢材？（钢材的密度为
）。
-
难度：
使用次数：439
入库时间：2010-05-16
如图 所示的电路，电源电压保持不变，小灯泡 L标有“8V 3.2W”，滑动变阻器的最大阻值为40Ω，R1＝18Ω．（l）求小灯泡L的电阻值。（2）S、S1、S2均闭合时，电压表的示数为9V，求R1上消耗的电功率。（3）断开S1、S2，闭合S，若此时电压表量程改为3V，电流表的量程为0.6 A，为保证电压表和电流表不超过量程，且小灯泡的实际电压不超过其额定电压，求滑动变阻器阻值的变化范围。
