难度：
使用次数：77

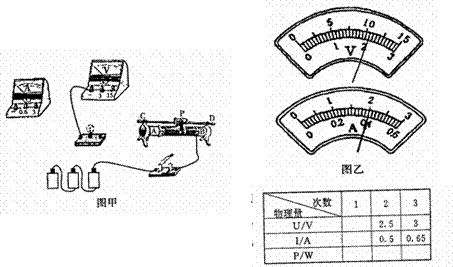

入库时间：2010-05-15测量额定电压为2．5v的小灯泡功率时，已经连好部分电路，请在图甲中，把余下部分的电路连接好。
（1）小明把电路连接正确后，闭合开关测量了三组不同的电压与电流的数值。其中第1次实验的电压、电流如图乙所示，请把读数填在右表中。
（2）接着小明做第2、3次实验时，滑片应移向___________（选填“左”、“右”）端；通过表中数据分析可知，小灯泡的额定功率为_________Ｗ。
-
难度：
使用次数：202
入库时间：2010-05-15

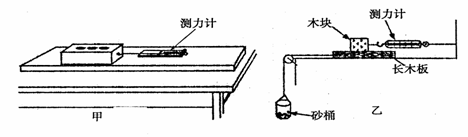

小明在学习摩擦力一节时，为了探究滑动摩擦力跟压力关系，设计了如图（甲）实验装置：
（1）将长木板放在水平桌面上，在木块的钩码孔中加钩码，使木块总质量为200克；
（2）沿水平方向，缓慢地拉动测力计，使木块做匀速直线运动，读出______________，这个示数即为滑动摩擦力大小。
（3）分别将木块和所加钩码的总质量增至400克、600克进行实验，设计一个表格，记录实验数据（
取10N/KG）。（4）另一组同学小华对实验进行了改进，装置如图乙：将木块用测力计水平拉住，测力计另一端固定在桌上一侧；细线一端和砂桶连接，另一端跨过定滑轮和长木板相连。实验时在砂桶中加砂，使长木板运动。若长木板匀速度运动，木块和长木板之间的滑动摩擦力_________测力计读数；若长木板加速运动，则木块和长木板之间的滑动摩擦力__________测力计读数。（选填“大于”、“等于”、“小于”）
-
难度：
使用次数：54
入库时间：2010-05-15
小林家新买了一个家用电热水壶，水壶的底部铭牌上标有“220V一50Hz 900W”的字样，在侧面透明的窗口上清晰的标着盛水的最大容量和最小容量“MAX一1．0LMIN—0．5L”。小林对新电热水壶很感兴趣，于是在家里做起了实验。他把水倒入水壶中至最大容量处，用温度计测出水的初温是20℃，通电6min后水烧开了（设当时的气压为一标准大气压）。根据以上数据，请你计算：
（1）电热水壶加热过程中消耗的电能是多少焦？
（2）加热过程中水吸收的热量是多少焦？（
）（3）比较（1）（2）两问所得的数据，你认为合理吗？
（4）如果不合理，你认为可能的原因是什么？（写出一种可能的原因）
-
难度：
使用次数：170
入库时间：2010-05-15
有一种测量人的体重的电子秤，其测量部分的原理图如图中的虚线框所示，它主要由压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）。压力传感器表面能承受的最大压强为1×107Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示。设踏板和压杆的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4．8V，取
＝10n/kg。请回答：
（1）该秤零起点（即踏板空载时）的刻度线应标在电流表刻度盘多少毫安处？
（2）如果某人站在该秤踏板上，电流表刻度盘的示数为20mA，这个人的质量是多少？
（3）若压杆与压力传感器之间的接触面积是2cm2，则该秤的仪表（电流表）量程是多少毫安？
