难度：
使用次数：104
入库时间：2010-05-14如图所示，某电热器的工作原理如图所示（已知两电阻丝的阻值相等，电源电压和电阻丝的阻值保持不变），它有加热和保温两个工作状态。当开关S1接a，S2闭合时，它是处于 状态，此时电路总功率为P1；当开关S1接b，S2断开时，电路总功率为P2，则P1∶P2＝ 。
-
难度：
使用次数：71
入库时间：2010-05-14
特殊方法测电功率 器材如下：电源，额定电压U1的待测小灯泡（U1小于电源电压，其电阻的阻值随温度改变），已知阻值为R0的定值电阻，滑动变阻器，电压表，滑动变阻器、单刀双掷开关（符号：
）和若干导线。(1）请设计实验电路图，要求：一次性连接电路，测量中只能拨动单刀双掷开关，改变接点
（2）写出主要的实验步骤、需要测量的物理量及小灯泡额定功率的表达式。
-
难度：
使用次数：99
入库时间：2010-05-14
物理兴趣小组的小明、小红同学在鲁老师的指导下做“探究热敏电阻的电阻值与温度的关系”的实验，热敏电阻是由半导体材料制成的，它的电阻值随温度的变化而变化，热敏电阻的这一特点在许多报警系统和控制电路中起到了重要的作用。为了探究热敏电阻随温度的变化规律，他们准备了如下实验器材，设计了实验装置如图、数据记录表格等，问：
（1）请将热敏电阻正确接入电路
（2）为了使实验正常进行并记录到充分的有效数据寻找实验规律，本实验 （选填：能或不能）用酒精灯直接加热热敏电阻。
（3）宜在烧杯中注入适量的 （选填：自来水、煤油或汽油），因为它具有 的特点，所以适合本实验的设计。
（4）试验是每组三个同学合作，每30秒记录一组实验数据，在收集每组测量数据时要注意
（5）小明设计的数据记录表格中有一项不合适，请指出，是 项，不合适的原因是：
-
难度：
使用次数：140
入库时间：2010-05-14
电动自行车使用方便，可以电动骑行也可以脚踏骑行。电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力。陈老师周末骑着一辆电动自行车，沿着水平道路匀速行驶，在３０ｍｉｎ内，电动车行驶了９ｋｍ，此时电动车的工作电压为48Ｖ，工作电流为４Ａ。
求：（１）若该车和人共重1000Ｎ，行驶时轮胎与地面的接触面积共为２.５×１０－３ｍ２，那么对地面的压强多大？
（２）若车行驶过程中所受阻力为3０Ｎ，则这段路程内该车克服阻力所做的功为多少？
（３）该电动车在这３０ｍｉｎ内消耗的电能是多少？
-
难度：
使用次数：120
入库时间：2010-05-14
如图所示是小明利用所学物理知识设计的电子秤的示意图。托盘、弹簧上端和金属滑片P固定在一起，定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，总电阻R=20Ω；电源电压U=3V保持不变，电流表量程为0～0．6A。（弹簧的电阻不计，P与R间摩擦不计，g取10N／kg）求：
（1）在托盘中无物体时，使金属滑片P处于R最上端，闭合开关后，电流表读数为多少？
（2）该电子秤测量最大质量时电流表的示数是多少？

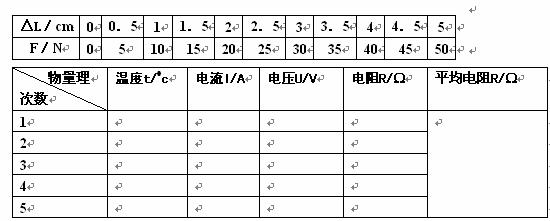

（3）已知该弹簧压缩的长度△L与所受压力F的关系如下表所示。开关S闭合后，当电流表指针指在0．2A处时，托盘中物体的质量为多少？
