难度：
使用次数：246
入库时间：2010-05-11如图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．
-
难度：
使用次数：1811
入库时间：2010-05-11

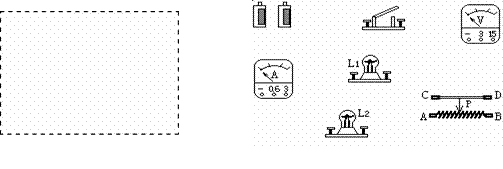

如图所示，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
-
难度：
使用次数：193
入库时间：2010-05-11
试根据如图所示的电池极性和螺线管的N、S极，说明螺线管的绕法。
-
难度：
使用次数：233
入库时间：2010-05-11
图示是我们实验用的天平，放在水平工作台面上，砝码盒中配备的砝码有50g、20g、10g、5 g等。现有一质量待测的物体，估计其质量在30g左右。 请将以下实验操作补充完整：
(1)把游码移到标尺的 ，观察指针的偏转情况，通过调节 ，使天平横梁平衡；
(2)把物体放人左盘，用镊子夹取 g、 g砝码各1个放 入右盘中，若指针右偏，则应取下 g砝码，加上 g砝 码……同时调节游码，直到天平平衡；
(3)将右盘中砝码的质量与标尺上游码所对应的质量值相加，即是待测物体的质量。
-
难度：
使用次数：107
入库时间：2010-05-11
灵山县是全国著名“中国奶水牛之乡”。学习了密度知识后，由小陶等同学组成的物理兴趣小组准备测量牛奶的密度。他们选取的实验器材有：牛奶、量筒、天平（带砝码）、烧杯。
【设计实验和进行实验】
方案A：（1）用调节好的天平测量出空烧杯的质量m1；（2）向烧杯中倒入一些牛奶，测出它们的总质量m2，则这些牛奶质量为 ；（3）再将烧杯中的牛奶倒入量筒中，测出牛奶的体积V1；（4）计算出牛奶的密度ρ。
方案B：（1）用调节好的天平测出装有适量牛奶的烧杯的总质量m3；（2）将烧杯中的一部分牛奶倒入量筒中，记录量筒中牛奶的体积V2；（3）测出烧杯及剩下牛奶的总质量m4;（4）计算出牛奶的密度ρ= 。（用m3、m4、V2表示）
【评估与交流】
通过分析交流上述两种方案后，你认为在方案 中，牛奶的 （选填“质量”或“体积”）测量误差较大，导致牛奶密度的测量值比真实值偏 （选填“大”或“小”）。
