难度：
使用次数：154
入库时间：2010-05-10在如图所示的电路中，电源电压为9V且保持不变。闭合开关S后，电压表的示数是6V，则（ ）
A.小灯泡两端的电压为6V
B.小灯泡两端的电压为3V
C.向右移动滑片P，电压表示数变小
D.向右移动滑片P，电流表示数变大
-
难度：
使用次数：305
入库时间：2010-05-10
小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω为后，为了探究上述问题，他应该采取的唯一操作是 （ ）
A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动 D.适当增加电池的节数
-
难度：
使用次数：169
入库时间：2010-05-10
如图若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ）
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
-
难度：
使用次数：111
入库时间：2010-05-10
如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由a向b移动过程中，下列说法中正确的是（
A．电流表示数减大
B．电压表示数减小
C．电压表、电流表示数的比值增小
D．定值电阻Rl消耗的电功率减小
-
难度：
使用次数：173
入库时间：2010-05-10

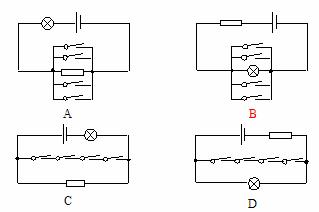

小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面图4四个电路中，能体现该装置工作原理的是
