入库时间：2010-05-09如图所示是测定滑轮组机械效率时所用的滑轮。
（1）请在图中画出该滑轮组绳子的两组绕法。
（2）任选一组完善下列实验步骤：
A．按组装图把实验器材装配好 B．用弹簧秤测量出重物的重力 C．在动滑轮下面挂上重物，并分别记下重物和弹簧秤的位置 D． 拉弹簧秤，使重物上升一段距离，读出 E．用刻度尺分别量出物体和 移动的距离 F．由测得的数据，求出滑轮组的机械效率
（3）若在这个实验中，若物重6N,重物上升了20cm，弹簧秤示数为4N，弹簧秤上升了40cm,则该实验的绳子绕法应为第 组，该滑轮组的机械效率η＝ 。
（4）试分析一下本实验中的机械效率不能达到100%的原因。（至少写出两条）
-
难度：
使用次数：79
入库时间：2010-05-09
以下是某班开展“制作模拟调光灯”综合实践活动的片段。根据题意回答或者解决有关问题。
实验器材：学生电源（电压限取6V挡）、规格为“2.5V0.23A”的小灯泡、规格为“20Ω2A”的滑动变阻器、开关和若干导线，另有各种规格的定值电阻可供任意选用（均标注电阻值和允许通过的最大电流值）。制作要求：亮度可连续调节；在调光的整个过程中，灯两端的电压不超过2.5V。活动过程：
（1）计算出小灯泡正常发光时的电阻为___________。
（2）你准备采取什么措施，让灯泡能接到6V的电源上，且能调节亮度。简要说明你采取的措施：__________________________________。
（3）相互交流时，小强实验桌上的情景如图。不少同学认为该调光灯不符合制作要求。请你指出不符合要求之处：___________________________。
（4）小玲同学认为：可在小强的电路中再串联一只规格合适的定值电阻R0就能符合要求。请你根据题意和有关计算，确定R0的规格。
（5）还有同学提出另一种改进方案：如果不串联定值电阻，可以在滑动变阻器的适当位置上做标记（或加一个限位装置）限制它的调节范围，也能符合要求。请你说明，还需增加什么电学器材，这个改进方案才能实施；并说明，如何运用增加电学器材来达到你的目的。
-
难度：
使用次数：197
入库时间：2010-05-09
阅读短文，回答文中提出的问题。
车间停电后，各种转轮过了一段时间才能陆续停止转动。可见转动物体有转动惯性。转动惯性的大小在物理学中用转动惯量I来表示。
物体可看作由n个微小部分组成，它们的质量分别为m1、m2、…mn，到某转动轴的距离分别为r1、r2、…rn，则该物体对该转动轴的转动惯量为

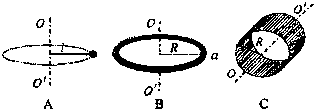

（1）图A是一个质量为m的小球，用长为l的轻质硬杆（不计质量、不形变）连接到转轴OO/上，则它对这个轮的转动惯量是_____________。
（2）图B是用铁丝制成的质量为M、半径为R的细圆环。我们将该圆环均匀分割为100等分，每一等分可以看作是一个小球（图中a）。则该圆环绕着中心转轴OO＇转动时的转动惯两为____________。将它用轻质硬杆与转轴相固定，就制成一个玩具陀螺甲，若用同样型号的铁丝制成半径为2R的陀螺乙，则要使甲乙转动起来，更容易些的是______________。
（3）图C中的薄圆筒半径为0.1m、质量为0.2kg，则薄圆筒对中心转轴OO＇的转动惯量是______________kg·m3。
-
难度：
使用次数：505
入库时间：2010-05-09
如图示，在托盘台秤上放有一个装水的烧杯，一个质量m=900g、体积V=200cm3的实心物体被用细线吊着浸在水中。（g=10N/kg）
（1）计算物体受到的浮力，写出计算过程。
（2）此时托盘台秤的示数等于哪几个力的大小之和？ 。
-
难度：
使用次数：93
入库时间：2010-05-09
某电热水瓶的铭牌如下表所示。若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）。求：
（1）保温时通过电热水瓶的电流是多少？
（2）加热时电热水瓶的电阻多大？
（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？
（4）请你尝试画出电热水瓶的内部电路图。
型号DSP—19B
电源220V 50Hz
功率
加热时 1200W
保温时 30W
容量2L
