难度：
使用次数：876
入库时间：2010-05-08物理小组活动时，老师要求大家试着用一块电压表和阻值为R0的定值电阻等器材，通过实验测算出待测电阻的电阻值RX。图所示为小利所连接的部分电路。⑴电路中还缺少一根导线，请你帮助小利完成电路的连接，并画出实验电路图。
⑵正确连接电路后，只闭合开关S1时，电压表的示数为U1；开关S1、S2都闭合时，电压表的示数为U2。如果电源两端电压恒定不变，则RX＝________。
-
难度：
使用次数：103
入库时间：2010-05-08
实验桌上有如下器材：符合实验要求的电源一台；调好的电流表、电压表各一块，开关一个，阻值已知但大小不同的定值电阻八个，导线若干。请你从中选择器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率跟电阻值成正比”。
⑴画出实验电路图；
⑵写出主要实验操作步骤；
⑶设计实验记录表格。
-
难度：
使用次数：59
入库时间：2010-05-08
质量是10kg、初温度为20℃的冷水，温度升高到60℃，吸收了多少热量？
[已知水的比热容c水＝4.2×103J/(kg×℃)]
-
难度：
使用次数：116
入库时间：2010-05-08
如图25所示电路电源两端电压保持不变。只断开开关S1，滑片P移至端点B时，电流表的示数为I1；电压表的示数为U1；R2消耗的
电功率P2＝9W；只闭合开关S1，滑片P仍在端点B
时，电压表示数为U2，电流表的示数为I2；R2消耗
的电功率P2¢＝4W。U1∶U2＝2∶5。求：
⑴I1∶I2，
⑵只断开开关S3，滑动变阻器的滑片P在端点A时，
电路消耗的电功率。
-
难度：
使用次数：1180
入库时间：2010-05-08

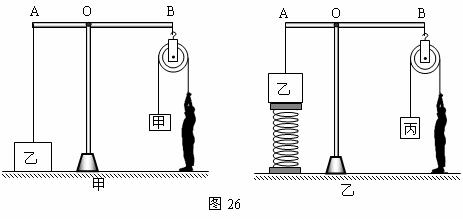

如图甲所示装置中，物体甲重G甲＝150N，动滑轮重G轮＝50N，人重G人＝650N。轻杆AB可以绕O点转动，且OA∶OB＝5∶9。不计轴摩擦和绳重，当轻杆AB在水平位置时，整个装置处于平衡状态，地面对物体乙的支持力为F1＝210N。求：⑴物体乙受到的重力G乙。
若用物体丙替换物体甲，并在物体乙的下方连接一个弹簧，如图乙所示，当轻杆AB在水平位置时，整个装置处于平衡状态，弹簧对物体乙的作用力为F2＝780N。求：⑵此时地面对人的支持力F3。
