难度：
使用次数：181
入库时间：2010-05-08探究气体压强与流速关系的实验装置如图甲所示，其中两端开口的U形管中有适量的水，U形管的左端通过橡皮管与玻璃管侧壁管口相连通。小华用电吹风机向玻璃管中吹风，风速为v1时，U形管内水面高度差如图乙所示；改变风速为v2后，U形管内水面高度差如图19丙所示。比较乙、丙两图中U形管内水面高度差，可知风速v1______v2。（填“＞”、“＜”或“＝”）
-
难度：
使用次数：249
入库时间：2010-05-08

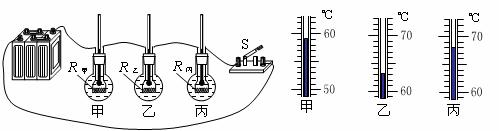

小刚同学在“探究影响电流产生热量的因素”的实验中，使用了如图20所示的装置。在三个相同的烧瓶中装有质量相同、初温相同的煤油，用三段电阻丝（R甲＜R乙＜R丙）分别给三个烧瓶中的煤油加热，观察并记录三个烧瓶中温度计示数的变化情况，就可以对电流产生热量的多少进行比较。请你回答下列问题：
⑴小刚同学连接的电路要研究的是电流产生热量的多少跟________大小的关系。
⑵实验中，某一时刻三个烧瓶中温度计的示数如图21所示，由此可知：①________瓶中煤油吸收的热量最多；②在通电时间相等，________相等时，________越大，电流产生的热量越________。
图21
图20
-
难度：
使用次数：124
入库时间：2010-05-08
小明和同学们一起，研究“杠杆平衡，阻力和阻力臂的乘积不变时，动力跟动力臂的关系”的实验中，根据测量数据绘制出图像如图22所示。由此可以推断：当动力臂L从20cm变成30cm时，动力F从________N变成________N。
-
难度：
使用次数：162
入库时间：2010-05-08
小玲同学在研究“水产生的压强与水的深度的关系”的实验中，记录的部分数据如下表。请你对数据进行分析，归纳出水产生压强与水的深度的关系：__________。
水的深度
h/m
0.05
0.10
0.15
0.20
0.25
0.30
水产生的压强
p/103Pa
0.49
0.98
1.47
1.96
2.45
2.94
-
难度：
使用次数：180
入库时间：2010-05-08
小刚同学利用弹簧测力计等器材测量液体密度。
⑴主要步骤如下：
①把塑料杯挂在弹簧测力计的挂钩上，然后再将测力计的指针调整到零刻度线处；
②在塑料杯中装入一定体积的水后，弹簧测力计指针的位置如图23甲所示；
③将塑料杯中的水倒尽，再向塑料杯中注入体积相等的待测液体，弹簧测力计指针的位置如图23乙所示。
⑵由此可知，塑料杯中待测液体重________N；密度________kg/m3。
⑶如果小刚同学把这个弹簧测力计面板上的物理量的单位改
为“kg/m3”，他改造的这个“液体密度计”的最大测量值是____kg/m3。
⑷他计算待测液体密度所依据的原理是________。
