难度：
使用次数：192

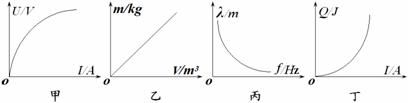

入库时间：2010-05-06有关下图所示各图像的说法中，不正确的是
A． 图甲为小灯泡灯丝中的电流与灯泡两端电压的关系图像
B． 图乙为某种物质质量与体积的关系图像
C． 图丙为真空中电磁波波长与频率的关系图像
D． 图丁为一定条件下电流产生的热量与电流之间的关系图像
-
难度：
使用次数：105
入库时间：2010-05-06
图所示电路，电源电压不变，灯泡L标有“6V 3w” 字样。当S闭合，S1、S2断开，滑片P从b端滑到 中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2， 电流表的示数又变化了2A。则电源电压和定值电阻 R0的阻值分别为
A．8V 16Ω B．8V 4Ω
C．1 0V 16Ω D．10V 8Ω
-
难度：
使用次数：191
入库时间：2010-05-06
08年9月25日，如图甲所示，巨型运载火箭将“神舟七号”飞船平地托起，直冲云霄：
(1)火箭上升时，燃料的化学能通过燃烧转化为内能，又通过____，把内能转化为火箭的_ 能。
（2）“神七”发射时，在发射台下部的大水池里冒出了大量的“白气”，它们是水蒸气遇冷_____形成的小水珠。
(3)“神舟七号”飞船与火箭成功分离前，载人飞船相对运载火箭是 __________的；若以地面为参照物，载人飞船是_________的。
(4)在太空中航天员感觉周围一片寂静，这是因为_______ _ _____。
（5）当火箭在大气层中快速飞行时，会与大气层发生剧烈摩擦，其温度会______，内能会_______。
（6）如图乙为翟志刚在太空中行走时身穿的宇航服。它的总质量为120kg，则 宇航员在返回地面时宇航服重_______N,试根据他所处的实际环境，你认为他所穿的宇航服应具备哪些功能？ ____ ，______ _____ _____。（说出其中二点即可）
甲 乙
-
难度：
使用次数：79
入库时间：2010-05-06
如图所示是一双普通的女鞋，其中应用到了许多物理知识，请按要求完成下列空格：鞋底内曾有一层松软的垫层，目的是为了减小足底受到的 ；鞋底外层的前端刻有凹凸不平的花纹，这是为了增大走路时鞋底与地面之间的 。
-
难度：
使用次数：79
入库时间：2010-05-06
如图是 “探究电流通过导体产生的热量与导体 电阻间关系”的实验装置，两阻值分别为R和2R的电阻丝 浸 在相同质量和初温的煤油中，每一烧瓶里各插入一温度计。请回答下列问题：（1）合上开关，经过一段时间，两电阻丝产生热量的多少是通过 反映出来的；（2）采用这种连接方式的目的是 。
