难度：
使用次数：112
入库时间：2010-04-26在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V。

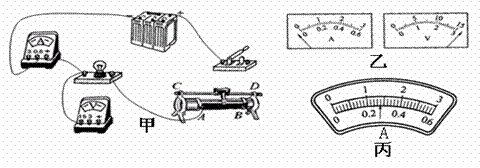

（1）小明同学在连接实验电路时还有导线未接上，如图（甲）所示，请用笔画线代替导线把图（甲）中的电路连接好（导线不得交叉）。
（2）在连接电路时，开关应该是 的。
（3）小明同学在检查电路连接时，滑动变阻器的滑片应该移到 端。连接好电路后，闭合开关，发现电流表和电压表指针的转向情况如图24（乙）所示，则可能的原因是：电流表 ，电压表
。
（4）小王正确连接电路，闭合电键，移动变阻器的滑片，小灯始终不亮。小王在查找电路故障时发现，电流表示数为0、电压表示数为6伏。若电路中只有一处故障且只发生在小灯泡或滑动变阻器上，电路故障是 。
（5）故障排除后，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为
V，若此时电流表的示数如图（丙）所示，其示数为 A，那么小灯泡的额定功率是 W。
-
难度：
使用次数：200
入库时间：2010-04-26
成语、俗语内涵丰富，请把下表中的成语、俗语所涉及到的物理知识填写出来。
成 语（俗 语）
所 涉 及 的 物 理 知 识
示例
刻 舟 求 剑
参 照 物
（1）
一 叶 障 目
（2）
小小称砣压千斤
（3）
煮东西时，加火不如加盖
（4）
扇子有凉风，宜夏不宜冬
-
难度：
使用次数：343
入库时间：2010-04-26
如图所示，某同学在薄壁平底试管中装入一些沙子，管口密封，制成一个“土密度计”。当把它放入水中竖直漂浮时，试管露出水面的高度为5cm；当把它放入某液体中竖直漂浮时，试管露出液面的高度为7cm．若试管和沙子的总质量为30g，试管的横截面积为1.5cm2，水的密度为1×103kg/m3．求：
（1）试管在水中漂浮时受到的浮力；
（2）在水中漂浮时，水对试管底部的压强；
（3）某液体的密度．（取g = 10N/kg，小数点后保留两位小数）
-
难度：
使用次数：123
入库时间：2010-04-26
某中学为解决同学们的饮水问题，新购置了一批台式饮水机， 其铭牌如下表所示．图12 是饮水机的电路图，S是用感温材料制造 的温控开关，R1是电阻，R2是供加热的电阻丝．分析电路图可知，
（1）当S接通时，饮水机处于 状态，当S断开时处于 状态。
（2）在加热状态下，饮水机正常工作时电路中的电流是多大？
（3）正常工作时该饮水机将热水罐中0.6kg，l8℃的水加热到93℃，用时6min。用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率。[C水=4.2×103J /(kg·℃)]
