入库时间：2010-04-25谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池。

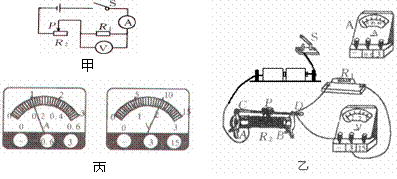

（1）按图甲电路，将图乙中电流表正确连入电路
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是 或 。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 （填“增大”“减小”“不变”）当P滑到某一位置时，两表读数如图丙所示，由此可知R1= Ω。你认为这个结果可靠吗？理由是 。
-
难度：
使用次数：54
入库时间：2010-04-25
如图是黎明同学用伏安法测小灯泡电阻的实物电路图，图中有一处接线错误，请在错误的接线上用“×”标出，闭合开关后，这根错误接线对电路产生的后果是 ．去掉这根错误的接线后，请在图中再补上一根接线，使实验能够正确测量出小灯泡正常发光时的电阻．
-
难度：
使用次数：100
入库时间：2010-04-25

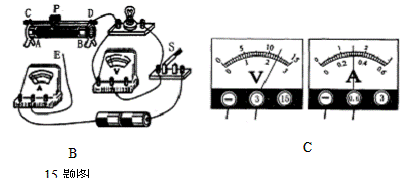

如图B是用伏安法测小灯泡电阻的实物连接图。如果闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数变大，则导线的E端应接变阻器的__________ 接线柱上（填“A”或“B”）。若电压表电流表的示数如图C所示，小灯泡的电阻为__________Ω。
-
难度：
使用次数：147
入库时间：2010-04-25
小刚同学测量2.5V小灯泡的电阻时，连接的电路如图：
(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现 现象.在图中补画出正确的连线.闭合开关前，他应将滑动变阻器的滑片调到 端(填“A”或“B”)；
(2)小刚改正错误后，按正确的操作测得的数据如右表：
则第1次测得的小灯泡的电阻为 ； 从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是 .
实验次数
1
2
3
电压U/V
2.0
2.5
2.8
电流I/A
0.20
0.24
0.25
