难度：
使用次数：157
入库时间：2010-04-25小明做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V ，电阻约为10欧。实验室有如下器材：电源（电压未知）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器R ( 10欧 0.5A ）、开关各一只，导线若干。

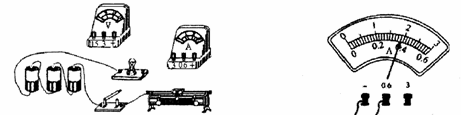

（1）如图是小明连接的不完整的实验电路，请你帮他将图中未连接部分接好。要求：电流表、电压表选择合适的量程，滑动变阻器的滑片向右移动时连入电路的阻值增大。
（2）在正确连接电路并调节滑动变阻器使小灯泡正常发光时示数如图所示，则灯泡的额定功率是 W 。
（3）实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是
-
难度：
使用次数：79
入库时间：2010-04-25

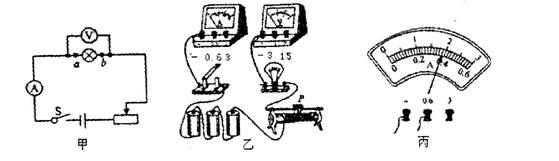

图(甲)所示是“测量小灯泡的电功率”实验的电路图，图(乙)是即将连接完成的实验电路。其中电源为三节新的干电池，灯泡的额定电压为3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω，1A”的字样。
(1)对照电路图，用笔画线代替导线，将实物图未完成部分连接好。

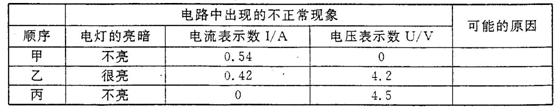

(2)当闭合电路的开关时，若出现以下不正常现象(见下表)，请你从下列选项中选择可能的
原因填入表中(只要填选项代号)
A．电路中a、b间断路 B．电路中a、b间短路
C．滑动变阻器连入电路中的电阻太小
(3)排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额
定功率，应将滑片P向________端滑动(选填“左”或“右”)。若灯泡正常发光时电流表示数如图(丙)所示，则灯泡的额定功率是_______W。
(4)实验中正确的测出了三组数据，并根据每组数据正确计算出三个相应的电阻值，比较发
现它们之间有较大差异，你认为产生这种差异的原因是___________________。
-
难度：
使用次数：94
入库时间：2010-04-25
在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3.4V” 字样。小红设计了实验电路图，如图甲所示，并连接了部分实验电路，如图乙所示。
（1）请帮助小红完成实验电路的连接。
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出现故障的原因：___________________________。
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为_________A，则小灯泡的额定功率为_____________W。
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，你认为如何操作________________________________________。
-
难度：
使用次数：107
入库时间：2010-04-25
某同学选用“2.8V , 10 Ω”的小灯泡做“测定小灯泡的电功率”实验。

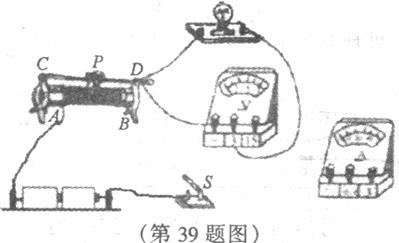

( 1）如图所示的是未连接完整的实物电路，请你用笔画线代替电线，将电路连接完整。
(2）在连接电路时，开关应________，滑动变阻器的滑片应移到________处；
( 3）所用的电压表量程是3V ，但刻度模糊不清，无法直接读出实验数据、却能从15v 档的刻度线看出指针停在11.5V 处，则加在电压表两端的实际电压为________v 。
(4）连接好实验电路，检查无误后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，该故障的原因是________________ -
难度：
使用次数：57
入库时间：2010-04-25
在做测定电阻的实验中，电源电压保持6V不变。（4分）
（1）图（a）是林馨在一次测电阻的实验中未完成连接的电路，请完成电路连接；
（2）下表是林馨同学测得的一组数据，第3次测量时，电压表示数如图（b）所示，请将读得的电压和计算的电阻值填在表格中。实验次数
1
2
3
4
电压（V）
2.5
3
6
电流（A）
0.25
0.32
0.4
0.59
电阻（Ω）
（3）表中第1次数据是连接好电路后，滑动变阻器的滑片调到某一位置时，合上开关得到的。那么在“15Ω 1A”和“10Ω 1.5A”两种规格的滑动变阻器中，她选择的是规格为 的变阻器。
