图9所示的曲线,表示的是从1750年以来世界能源消耗增长和发展趋势,请你结合此曲线写一条有关能源的宣传广告 。
在图所示的电路中,电源电压保持不变,当开关S闭合后,电流表示数变化了0.1A,电阻R = Ω。
用A、B、C三块凸透镜在光具座上分别做蜡烛成像实验,各透镜跟烛焰距离都是30cm,得到的实验结果如右表,根据此实验结果,将A、B、C三块凸透镜的焦距,按由大到小的顺序排列,其顺序是 。
透 镜 | 像的性质 | ||
A | 倒立 | 放大 | 实像 |
B | 倒立 | 缩小 | 实像 |
C | 正立 | 放大 | 虚像 |

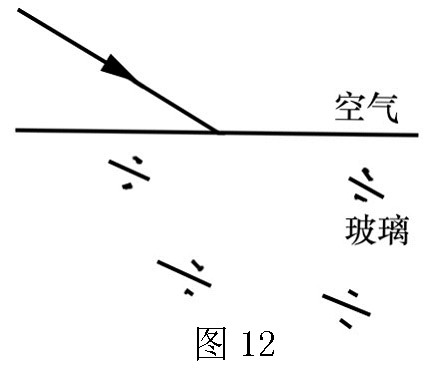

图12是一束从空气斜射向玻璃的光线。请在图中标出入射角的位置,并画出折射光线(大致方向)。
小明要用图13所示的实验器材探究电压一定时,电流热效应与电阻的关系。其中瓶内电阻丝的长度、粗细都相同。
(1)请你用笔画线代替导线,帮他把电路连接完整。
(2)电流产生热量的多少不易直接测量。因此,在这个实验中是通过 显示电流产生热量的多少的。象这种用能直接观测的量来显示不易直接观测的量的 方法叫“转换法”。这种方法在物理学的研究中经常用到,请你列举一例: 。
(3)在这个实验中,除了控制电压一定外,还要控制的量有 。
(4)在这个实验中,若两个电阻丝的通电时间相同,则 瓶内温度计的示数升高的多。
