难度：
使用次数：228
入库时间：2010-03-22为了测小灯泡的电阻，小明选取了图11所示的电路元件，你作为小明的实验助手，请帮他完成如下几项工作：
（1）用铅笔代替导线，将图11元件连成实物电路。

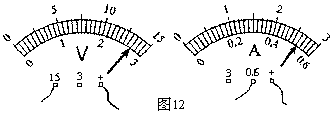

（2）在某次测量中，电流表、电压表的示数如图12所示，这时通过小灯泡的电流是 A,灯泡两端的电压是 V。
（3）通过上述测量，可算出小灯泡的电阻是 Ω。
-
难度：
使用次数：74
入库时间：2010-03-22
在练习用电压表测量的实验中，小明同学遇到了一个难题：他想测量一个电压约为18V的电源电压，可手边只有：量程为3V的电压表、开关、阻值为R1＝10Ω、R2＝20Ω、R3＝140Ω的电阻各一只。思考了一会儿之后，他利用学过的知识，用手边现有的器材，顺利地完成了测量。请你
（1）把小明测量时的电路图画在下面的虚线框内。（在图中标明元件字母）
（2）如果用U表示电压表的读数，请写出电源电压的表达式 。
-
难度：
使用次数：309
入库时间：2010-03-22
如图13是测定滑轮组机械效率时所用的滑轮，若使绳端的拉力沿向上的方向
（1）请在图13中画出该滑轮组的绳子绕法。
（2）完善下列实验步骤：
A．按组装图把实验器材装配好
B．用弹簧秤测量出重物的重力
C．在动滑轮下面挂上重物，并分别记下重物和弹簧秤的位置
D． 拉弹簧秤，使重物上升一段距离，读出
E．用刻度尺分别量出 和 移动的距离
F．由测得的数据，求出滑轮组的机械效率
（3）在这个实验中，若物重4N,重物上升了0.1m，弹簧秤示数为2N，请计算
该滑轮组的机械效率η＝ 。
（4）你能分析一下效率不是100%的原因吗？请你试着写出两条：
、 。
-
难度：
使用次数：368
入库时间：2010-03-22
在图14所示的电路中，电阻R1的阻值是5Ω，干路中的电流I是0.5A，电阻R2两端的电压是2V。求：
（1） 通过R1的电流；（2）通过R2的电流；（3）R2的阻值。
-
难度：
使用次数：3058
入库时间：2010-03-22
如图15所示，容器中装有水，水中有一个木块被细线系着，已知水重200N，水深为0.5m，木块的体积为4dm3，木块的密度为0.6×103kg/m3，试求：
（1）水对容器底面的压强是多少？木块受到的浮力是多大？
（2）若绳子断了，最终木块漂浮在水面上时，所受的浮力为多大？
此时水对容器底的压强比第（1）问中的大还是小？
