难度：
使用次数：1003
入库时间：2010-03-17定值电阻R1标有“10Ω 2A”，R2标有“50Ω 0．5A”的字样。若将它们并联使用，允许加在它们两端电压的最大值是 V；若将它们串联使用，允许加在它们两端电压的最大值是 V。
-
难度：
使用次数：606
入库时间：2010-03-17
一台“220V、600W”的电烤箱在正常工作时，通过它的电流为_________A，它工作0．5h消耗的电能是_______________kW・h。
-
难度：
使用次数：705
入库时间：2010-03-17

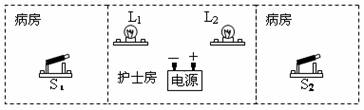

如图所示，两间独立病房里各装一个开关，方便病人呼叫医生。在护士室各有红灯、绿灯各一个，病人按下开关S1，L1灯亮；另一病人按下S2，L2灯亮。请用笔划线代替电线，连好电路。
-
难度：
使用次数：160
入库时间：2010-03-17
为了探究电磁铁磁性的强弱与哪些因素有关，小华同学设计了如图所示的实验装置图。甲图说明当 相同时，线圈的匝数越多，电磁铁的磁性越强；要使乙图中电磁铁的磁性增强，应该把变阻器的滑片向 （选填“左”或“右”）移动。
甲 乙
-
难度：
使用次数：77
入库时间：2010-03-17
利用电池组、电流表、电压表、滑动变阻器、开关和导线，既可测导体的电阻也可测小灯泡的额定功率，并且两个实验都要记录三组电压和电流值。
图10 图11
(1)请你在图10的方框内画出实验的电路图；
(2)“测定导体的电阻”实验，记录三组电压、电流读数的目的是 __________ __ _；“测定小灯泡的功率”实验，记录三组电压、电流读数的目的是 。
(3)在“测定额定电压为3．8V小灯泡的额定功率”实验中。某同学连好电路，闭合开关后，移动滑动变阻器，小灯泡正常发光。此时电流表的示数如图11所示，则通过小灯泡的电流为 A；小灯泡的额定功率为__________W。
