用20N的水平拉力,将质量为10kg的物体沿水平地面匀速前进10m,则拉力对物体做功 J,物体受到的摩擦力是 N。
如图所示,AB是一个质量不计的杠杆,支点为O,杠杆A、B两端分别挂有甲、乙两个物体,杠杆平衡。已知甲物体的质量为,乙物体的质量为
,AB长
,则支点应距A点 m。

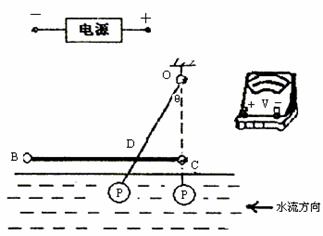

某课外活动小组设计用电学方法测水流对小球的作用力。如图所示,质量为m的小铅球P系在细金属丝下,悬挂在O点。开始时小铅球P沿竖直方向处于静止状态,将小铅球P放入水平流动的水中时,球向左摆起一定的角度θ,水流的速度越大,θ越大。为了测定水流对小球的作用力的大小,在水平方向固定一根电阻丝BC,C端在O点的正下方,BC与金属丝接触良好,接触点为D(不计金属丝电阻和金属线在BC上滑动的摩擦)。现要求用一个电源、一个电压表测量水流对小球的作用力。试在图中用导线将电源、电压表和装置中的有关接线柱(B、C、O)连接若干导线,使得水流作用力增大时,电压表的示数也增大(画线不许交叉)。
如图所示,方框中是电热锅的发热装置(未画出),它是由4段阻值相同的电热丝组成,这个发热装置的电路与方框外的电路相连接,当开关S接到A点时为低温,接到B点时为高温(电源电压不变),且在相同时间内,高温时产生的热量是低温时产生热量的4倍,试在方框内画出它的电路图。(设无论怎样连接均不会超过电热丝的额定值)

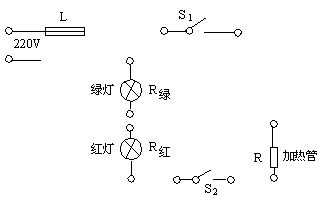

如图所示为饮水机的电路元件,S1、S2为温控开关,R为加热管,、
为红、绿指示灯;L为保险丝;电源电压为220V。按要求连接电路:
(1)水沸腾前,红灯亮,绿灯灭,加热管R正常工作;水沸腾后,绿灯亮,红灯不亮,加热管不工作。
(2)水沸腾后,温控开关S1、S2应该都 (选填“断开”或“闭合”)。
(3)根据工作情况分析可知:红指示灯电阻、绿指示灯电阻
和加热管电阻R中,电阻最大的是 ;电阻最小的是 。
