初中物理人教版八年级物理第二学期期末测试卷
1  2  3  4  5  6  7
  • 难度: 使用次数:364 入库时间:2010-03-05

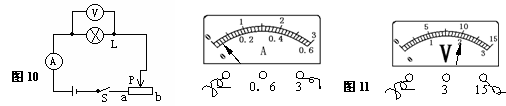

    某实验探究小组用图10所示电路测小灯泡的电阻:

      (1)闭合开关前,变阻器连入电路的电阻值应     ,即滑片应位于     端。(填“a””或““b””端)

      (2)闭合开关后,发现灯泡不亮,电压表有示数,电流表无示数,则电路中可能出现的故障是(

      A.滑动变阻器开路

      B.电压表短路

      C.灯短路

      D.灯断路

      (3)排除故障后,两表的连接和示数如图11所示。这个实验可以改进的地方是           ,你这样改变的理由是

      (4)该实验电路除了可以测电阻外,还可以进行的实验有                       。(写出一种即可)


  • 难度: 使用次数:108 入库时间:2010-03-05

    在做测定额定电压为25V小灯泡的额定功率的实验中:



      (1)如图12甲所示,小婷在连接电路时,还有两条导线未连接,请在图中用笔画线代替导线把电路连接好(不要更改原有导线,且导线不允许交叉);

      (2)正确连接好电路后,闭合开关,发现电压表的示数只有2V,为使电压表的示数增大,应将滑动变阻器的滑片向         (选填“A”或“B”)端移动;

      (3)调节滑片P的位置,当电压表示数为______ V时,灯泡正常发光,此时电流表示数如图12中乙所示,灯泡的额定功率为________
