在测量“小灯泡的功率”中,所用小灯泡的额定电压是3.8V.

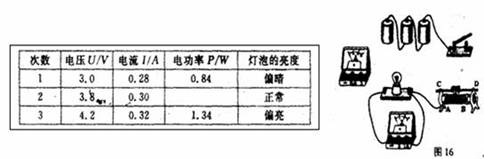

1图16是小岗同学没有连接完的实物电路,请你用笔画线代替导线帮他将电路连接完整;
2闭合开关小岗发现灯泡发光很亮,其操作存在的问题是 ;
3纠正上述操作后,小岗测出三组数据,记录在下表中,第二次功率数据忘记处理了,请你帮他把数值填入表中的空格内;
4该实验测出三组数据的目的是 ;
5小岗根据测出的三组数据求出各次电阻,发现灯泡在不同电压下的电阻值不同,这是因为灯泡的电阻值与 的变化有关。

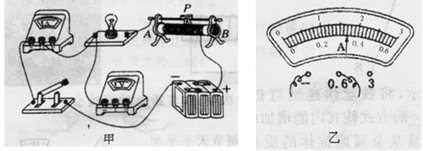

小雨在拆装手电筒时,发现手电筒的小灯泡上标有“3.8V”的字样,但上面的电流值已经模糊不清,他想通过实验测量该灯泡的额定功率,图甲为他所连的实验电路.
(1)电池盒中至少有__________节干电池.
(2)经检查发现电路接线有错误,小雨只做了一处改动就闭合开关进行实验.请在他接错的导线上打上“×”,并改正。
(3)实验时,小雨移动滑动变阻器的滑片,当电压表的示数为3.8V时,电流表的示数如图乙所示.则该小灯泡的额定电流为_________A,额定功率为_________W.
小宜同学做“测小灯泡的额定功率”实验时,已知小灯泡的额定电压是3.8V,其中电源是三节新的干电池,灯丝电阻大约10Ω,滑动变阻器上标有“10Ω 1A”的字样。

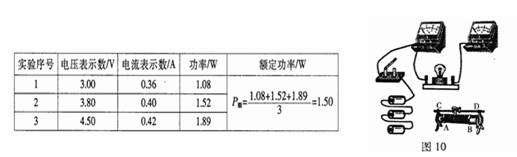

(1)如图10所示的是小宜同学连接不完整的实验电路,请你用笔画线代替导线帮他将图中未连接部分连接好,要求:电压表、电流表选择合适的量程,滑动变阻器的滑片向右移动使连入电路的阻值减小。
(2)当小宜同学闭合电路的开关后,电路中可能出现一些不正常现象。第一种:小灯泡较暗,滑动变阻器滑片移动时不能改变小灯泡的亮暗程度,可能在连接电路时把滑动变阻器的________(填“AB”或“CD”)两端点连入了电路中。
第二种:小灯泡不亮,电流表示数为零,电压表示数为4.5V,可能小灯泡处_______(填“短路”或“断路”)
(3)小宜同学在实验中为了能得到比较准确的小灯泡的额定功率,改变接入电路的滑动变阻器的阻值,分别得到三组数据,如下表:老师认为小宜同学通过三次测量得到三组数据,算出三个电功率值,再求平均值得到额定功率的数据处理方法有误,为什么?
(4)你认为正确测量结果P额=___________W
小华同学用电池组(电压为3)、 电压表、电流表和滑动变阻器等实验器材,测量标有“2.5V ”字样小灯泡的电功率。⑴如图11所示是小华连接的实物连接图,其中 有一处连接错误,请在错误连线上打“×”,并用笔画线代替导线画上正确的连线。
⑵电路错误改正后,小华闭合开关S,发现无论怎 样调节滑动变阻器灯泡都不亮,且电压表有示数、电流表示数始终为零。造成这种故障的原因是一一一一
(3)除故障后,小华通过实验得到的实验数据如下表。请你帮助小华计算、分析实验数据。
①小灯泡L的额定功率为 w。
②小灯泡消耗的功率与其发光亮度之间的关系是
③小华通过表中的数据,求出了灯泡在不同发光状态下的电阻值,发现这几个电阻值相差较大。其主要原因是
小明在测量额定电压为3.8V的小灯泡的额定功率时
(1)他已经连接的实物电路如图甲所示,已知电源电压为6V且保持不变,请你用笔画线代替 导线,将实物电路连接完整.
(2)连好电路后,小明闭合开关,观察到电压表的示数为4V,电流表的示数为0.35A,于是他立 即调节滑动变阻器的滑片P,使电压表的示数为3.8V,电流表的指针位置如图乙所示,此 时电流表的示数为 A,小灯泡的额定功率为 w.(结果保留两位小数)
(3)开关闭合前,应将金属滑片放在滑动变阻器阻值最大的位置,但小明未按此要求操作,除了从实物图中能直观地看到滑片所在的位置外,你还能用在丰季搴拿犁翠中发生的哪个实验现象来证实这一点?
(4)若电压表的大量程已损坏,在不添加任何器材的情况下,请你在 方框内画出能测量小灯泡额定功率的实验电路图.
