如图所示,当开关S闭合,甲、乙两表是电压表时,示数之比U甲:U乙=3:2,当开关S断开,甲、乙两表都是电流表时,则两表的示数之比I甲:I乙为 ( )
A. 2:1 B. 3:1 C. 2:3 D. 1:3
![]() |
如图所示, 电路中的电源电压保持不变,当滑动变阻器的滑片由图中位置向a点移动时,电表V1、V2、A的示数变化正确的是 ( )
A.V1减小,V2减小,A增大 B.V1增大,V2减小,A增大
C.V1增大,V2减小,A减小 D.V1减小,V2增大,A减小
![]() |
如图所示的电路,电源电压不变,当开关S闭合后,移动滑片P,改变滑动变阻器接入电路的阻值,使电压表的示数从6V变化到2V,同时观察到电流表的示数从0.5A变化到1A.定值电阻R0阻值和电源电压分别为 ( )
A.4Ω 8V B.6Ω 12V C.8Ω 10V D.16Ω 10V
![]() |
某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的一个图像,下列结论与图像相符的是( )
A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小

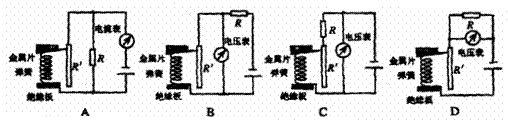

小明同学在物理实践活动中,设计了下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R’是滑动变阻器,R是定值电阻,电源电压恒定.四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是( )
