根据平面镜成像的特点,在图17中画出物体AB在平面镜中的像。
![]() |
请画出如图18所示实物电路的电路图。
![]() |

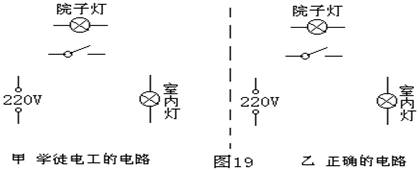

电工师傅要在院子里装一盏灯,灯泡与室内的灯泡完全相同,并且共用一个开关。他打算在闭合开关时两灯同时正常发光,断开开关时两灯同时熄灭。他要求一位学徒电工进行操作,学徒电工把连接院子里电灯的两根导线直接接到室内电灯开关的两个接线螺丝上,结果没有达到目的。请你在图19甲中画出学徒电工安装的电路图,在图19乙中画出正确的电路图。
按图20所示电路图将图21的电路元件用笔画线连接起来.
请用画线来表示导线将图22所示的元件连接起来,使开关能控制灯泡的亮和熄,电流表测通过电灯的电流(估计0.2A左右)。
![]() |
