一位同学为了探究常用温度计的工作原理,他自制了一个简单装置,如图17所示。取一只墨水瓶,装满带红色的水,用橡皮塞塞紧瓶口,再取一根两端开口的空圆珠笔芯穿过橡皮塞插入水中。当他将该装置放入热水中,发现红色水柱很快溢出管口为了使实验现象缓慢且便于观察,请你为他设计改进方案 (至少答出两种)。
方案1:_________________ ____________;
方案2:__________________ ___________。
按照图18中的电路图,把图18中的实物图连接起来。
![]() |
阅读下面的短文并回答后面的问题:
烟花三月,我和几个同学相约去玄武湖公园。
走进大门,只见桃红柳绿连绵数里,蓝天、白云倒映在碧水之中,一幅色彩斑斓的风景跃然眼前,湖水倒映着美丽的倩影,我拿起手中的照相机把这美丽的景色一一拍下,我们尽情享受着大自然的美丽。不一会儿,来到一片树林中,林中的鸟儿在欢快的歌唱,树缝中漏下的点点光斑在地面上组成了一幅美丽的图案。
欢快的时光总是那么短暂,不知不觉已到了黄昏,夕阳西下。湖面上波光粼粼,让人眼花缭乱,唉!门楼的影子怎么这么调皮,比中午时长出许多?
请你从这段优美的文字中,找出两处我们学过的不同物理知识或规律。
例如语句:湖水倒映着美丽的倩影;物理知识:平面镜成像。
语句1:________________________________;物理知识:___________________。
语句2:________________________________;物理知识:___________________。

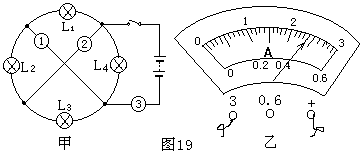

在如图19(甲)所示的电路中,四只小灯泡是完全相同的。图中电表①、②、③都是电流表,如果③表的刻度盘如图19(乙)所示。求:(1)电表①、②的示数分别是多少?(2)在3分钟内,通过L2的电量是多少库?
如图20所示,体操房内有一面宽为L=3m的长方形平面镜,A运动员站在离镜的中央距离为a=2m处。B运动员从远处向A走来,并且始终保持到镜的垂直距离为a.求:当A、B两运动员相距多远时,A开始看到B在平面镜中的像?
![]() |
