下列词句中属于光的直线传播现象的是_________;属于光的反射现象的是__________;属于光的折射现象的是__________ (选填数字号码)。
①立竿见影;②镜花水月;③坐井观天;④海市蜃楼;⑤凿壁偷光;⑥水中捞月;⑦夕阳如血;⑧猪八戒照镜子,里外不是人。
小明特别喜欢的玩具是叔叔送给他的生日礼物,那是三只大小、形状完全相同的凸透镜,分别是由玻璃、水晶、塑料制成的。现在小明想要探究“大小、形状相同的凸透镜的焦距是否与制作材料有关”。请你帮他设计这次探究的全过程,完成如下工作:
(1)简要叙述这次探究的方法和需要的主要器材。
(2)请写出主要的探究步骤。
(3)请你设计实验记录表格。
(4)在这次探究过程中,你所运用的主要科学方法是___ _______。

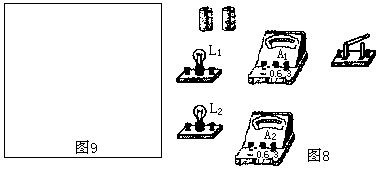

如图8所示,现有一个电池组、两只电流表A1和A2、两只小灯泡L1和L2、一个开关、导线若干(用笔画线代替导线)。请你设计一个电路,要求开关闭合后,L1和L2并联,两只电流表接在电路中,且电流表A1测干路电流,电流表A2测L2的电流。
(1)请在图9的虚线框中画出你所设计的电路图。
(2)按照你所设计的电路图,将图8中的元件连接起来 (导线不要交叉)。
请把如图10所示的螺丝口灯座、开关、插座正确接到家庭电路中的火线与零线上。
关于楼道灯自动开关的研究。
背景材料:居民楼的楼道里,夜间只是偶尔有人经过,电灯也会总是亮着很浪费电,而且也很容易烧坏,但是如果有人夜晚出来,没有灯又极不方便。现在有一种自动控制的楼道灯,当有人走动发出声响时电路接通,灯亮:白天,无论发出多大的声音,电灯也会“无动于衷”。
(1)请猜想:①楼道灯的自动开关可能有几个开关组成;②这些开关由谁来自动控制。
(2)请在图11中画出电路图,简要说明白天和晚上各开关的通断情况。
![]() |
