图12中
小木块的长度 cm;
电阻箱的读数是 ;
体温计的读数是 ℃
为了研究水的沸腾,小文观察了水在加热过程中温度随加热时间的变化情况,并记录了有关数据如下表:
时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
温度/℃ | 90 | 92 | 94 | 96 | 97 | 98 | 98 | 98 | 98 | 98 |
(1)小明观察到同学们测水温的操作有如图中所示四种,你认为正确的是( )
(2)实验中水的沸点是 ℃;继续给沸腾的水加热,水的温度 (选填“升高”、“不变”或“降低”).
(3)实验中水的沸点低于100℃,你认为可能是 造成的.(只需要写出一个可能原因)
小刚想了解花生油的密度:
⑴ 小刚想,花生油是油类,它的密度应该比水小,于是他滴了一滴油在水中,发现油浮在水面上,由此可以证明他的猜想是________的.
(2)在调节天平平衡时发现指针指在分度盘如图14的位置,他应该将平衡螺母向 移动.
(3)用天平测出烧杯和花生油的总质量为150g,然后将一部分花生油倒入量筒中,再测出剩余花生油和烧杯的质量为106.8g,读出量筒中花生油的体积,如图15甲所示,最后算出花生油的密度,请你将测得的结果填入下表.
(4)图15乙是他在实验结束后整理器材的情景,其中操作不规范的是________________________________.
烧杯和花生油的总质量(g) | 烧杯和剩余花生油的质量(g) | 花生油的质量(g) | 量筒中花生油的体积(cm3) | 花生油的密度(g/ cm3) |
150 | 106.8 |
图16为测量滑轮组机械效率的实验装置,钩码总重6N.
(1)实验时要竖直向上 拉动弹簧测力计,
(2)由图可知拉力大小为 N,
(3)若钩码上升的高度为0.1m,所做的有用功是 J.
(4)该滑轮组的机械效率为 .(百分数表示,保留一位小数)

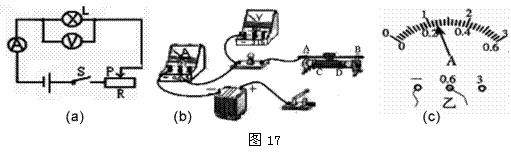

一个额定电压是2.5V的小灯泡,小明想测定这个小灯泡的额定功率.
(1)设计了图17(a)所示电路图,在连接电路前,开关应该要 .(填“闭合”或“断开”)
(2)图17(b)已连接了部分电路.请你根据图(a)所示电路图.用笔画线代替导线,将电路连接完整
(3)正确连接电路后,闭合开关前滑动变阻器的滑片应移至 端(填“左”“右”)
(4)闭合开关后发现小灯泡不发光,电流表几乎没有示数,电压表示数接近于电源电压, 可能原因是
(5)排除故障后,调节滑片的位置,当电压表的示数为2.5V时, 电流表的示数如图17(c)所示为 A,小灯泡的额定功率是 W.
(6)不改变这个上面连好的电路,还可以完成的实验有: (写出一个即可).
![]() |
